S7-300/400 PLC的循环中断组织块及其应用

    CPU可以使用的循环中断OB的个数与CPU的型号有关。所谓循环中断就是经过一段固定的时间间隔中断用户程序。

   (1)循环中断指令

    循环中断组织块是很常用的，STEP 7中有9个循环中断组织块(OB30~OB38)。指令SFC39～SFC42来激活循环中断、禁止循环中断、禁用报警中断和启用报警中断。指令SFC39~SFC42的参数见表4-57。

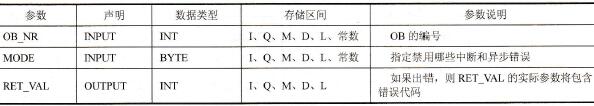

    表4-57    SFC39~SFC42的参数表

    参数MODE指定禁用哪些中断和异步错误，含义比较复杂，MODE=0表示激活所有的中断和异步错误，MODE=1表示禁用所有新发生的和属于指定中断等级的事件，MODE=2表示禁用所有新发生的指定中断。具体可参考相关手册。

   (2)循环中断组织块的应用

    【实例】每隔100ms时间，CPU 314C-2DP采集一次通道0上的数据。

    【艾特贸易网解答】

    很显然要使用循环组织块，有两种解法。

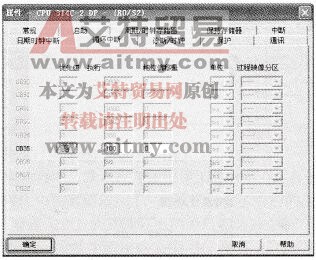

    第一种解法比较简单，先打开CPU的属性界面，在“循环中断”选项卡中，将组织块OB35的执行时问定为“100ms”，单击“确定”按钮，如图4-123所示。这个步骤的含义是：设置组织块OB35的循环中断时间是100ms，再将组态完成的硬件下载到CPU中。

    图4-123    设置循环中断

    打开OB35，在程序编辑器中，输入程序如图4-125所示，运行的结果是每100ms将通道0的采集到模拟量转化成数字量送到MW0中。

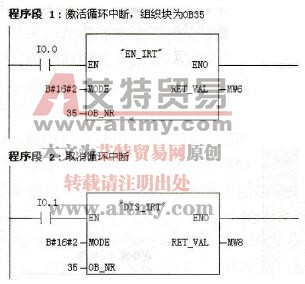

    第二种解法，并不需要在CPU的属性界面的“循环中断”选项卡中进行设置，直接编写程序即可，但相对麻烦一些。主程序在OB1中，如图4-124所示，中断程序在OB35中，如图4-125所示。

    图4-124    OB1中的程序

    图4-125    OB35中的程序
