S7-300/400 PLC日期时钟中断组织块及其应用

    CPU可以使用的日期时间中断OB的个数与CPU的型号有关，例如CPU 314C-2DP只能用OB10。

   (1)指令简介

    日期时钟中断组织块可以在某一特定的日期和时间执行一次，也可以从设定的日期时间开始，周期性地重复执行，例如每分钟、每小时、每天，每年执行一次。可以用SFC28～SFC31设置、取消、激活和查询日期时间中断。SFC28～SFC31的参数见表4-56。

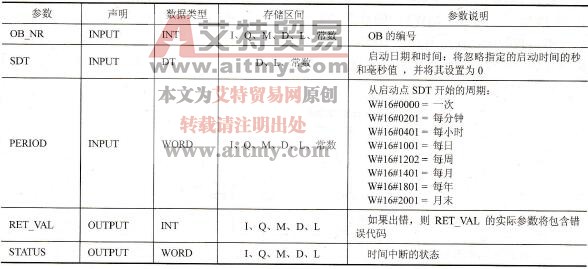

    表4-56   SFC28～SFC31的参数表

   (2)日期时钟中断组织块的应用

    以下用一个例题说明日期时钟中断组织块的应用。

    【实例】从2010年3月18日16时起，每1小时中断一次，并将中断次数记录在一个存储器中。

    【艾特贸易网解答】

    一般有两种解法：

    第一种解法比较简单，先打开CPU的属性界面，在“日期时钟中断”选项卡中，选择“激活”→“每小时”→“2010-3-18”→“16：00”，单击“确定”按钮，如图4-120所示。这个步骤的含义是：激活组织块OB10的中断功能，从2010年3月18日16时起，每1小时中断一次，再将组态完成的硬件下载到CPU中。

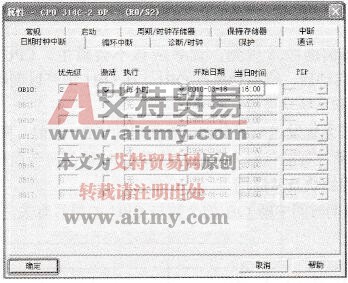

    图4-120    日期时钟巾断

    【关键点】初学者在使用此方法时，很容易忘记勾选“激活”或者不把组态的信息下载到CPU中去，请读者避免这样的失误。

    打开OB10，在程序编辑器巾，输入程序如图4-122所示，运行的结果是从2010年3月18日16时起，每小时MW2中的数值增加1，也就是记录了中断的次数。

    第二种解法，并不需要在CPU的属性界面的“口期时钟中断”选项卡中进行设置，直接编写程序即可，但相对麻烦一些。主程序在OB1中，如图4-121所示，中断程序在OB10中，如图4-122所示。

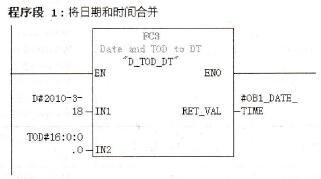

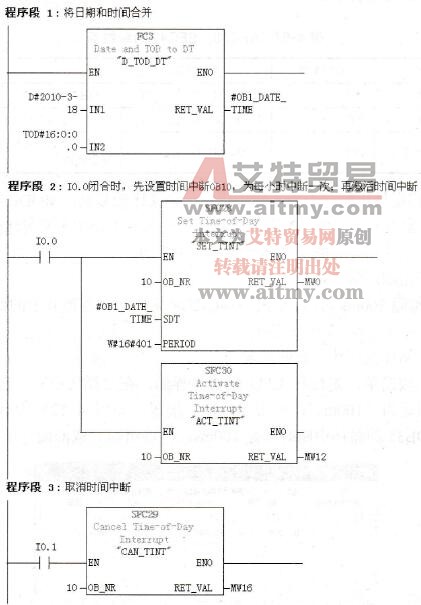

    图4-121    OB1中的程序

    图4-122    OB10中的程序
