STEP 7的控制指令

    控制指令包括逻辑控制指令和程序控制指令。逻辑控制指令是指逻辑块中的跳转和循环指令。在没有执行跳转和循环指令之前，各语句按照先后顺序执行，也就是线型扫描。而逻辑控制指令终止了线型扫描，跳转到地址标号(Label)所指的地址，程序再次开始线型扫描。逻辑控制指令没有参数，只有一个地址标号，地址标号的作用如下：

   (1)逻辑转移指令的地址是一个地址标号

    地址标号最多由4个字母组成，第一个字符是字母，后面的字符可以是字母或者字符。

   (2)目的地址标号必须从一个网络开始

    跳转指令有几种形式，即无条件跳转、多分支跳转指令、与RLO和BR有关的跳转指令、与信号状态有关的跳转指令、与条件码CC0和CC1有关的跳转指令。逻辑控制指令见表4-54。

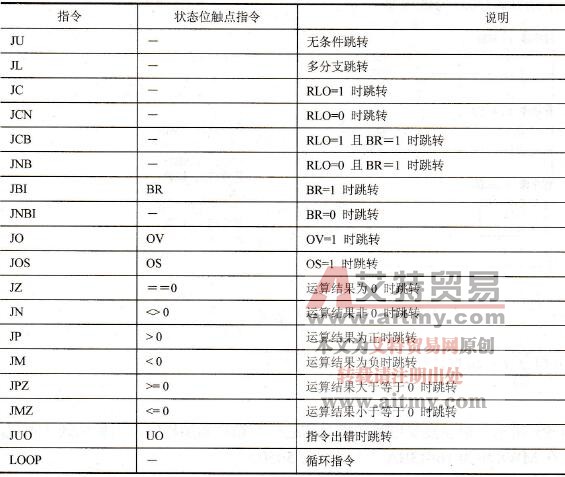

    表4-54    逻辑控制指令
