S7-300/400 PLC的共享数据块(DB)应用实例

    共享数据块(DB)与逻辑块不同，数据块不包含STEP 7指令。它们用来存储用户数据，即数据块包含用户程序使用的变量数据。共享数据块则用来存储可由所有其他块访问的用户数据。共享数据块(DB)的应用非常广泛。

    以下用一个例题来说明数据块的应用。

    【实例】用数据块实现电动机的起停控制。

    【艾特贸易网解答】

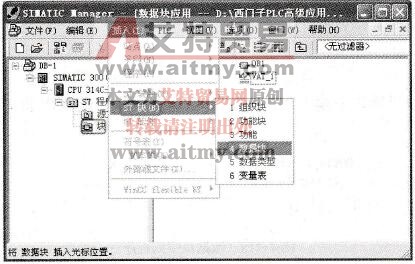

   1)先新建一个工程，本例为“数据块应用”，选中“块”，接着单击菜单栏的“插入”→“S7块”→“数据块”，即可插入一个空的数据块，如图4-115所示。

    图4-115    插入数据块

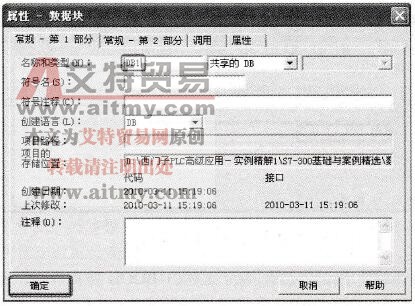

   2)如图4-116所示，在“属性-数据块”界面中，输入数据块的名称，再单击“确定”按钮即可。

    图4-116    “属性-数据块”界面

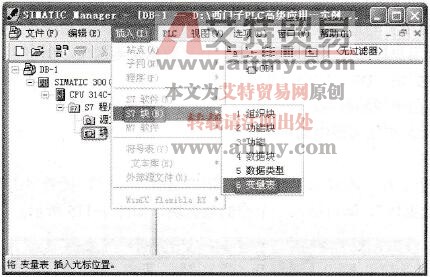

   3)回到管理器界面。选中“块”，接着单击菜单栏的“插入”→“S7块”→“变量表”，即可插入一个空的变量表，如图4-117所示。

    图4-117    插入变量表

   4)在“程序编辑器”中输入如图4-118所示的程序，此程序能实现起停控制，保存程序。

    图4-118    数据块中的程序

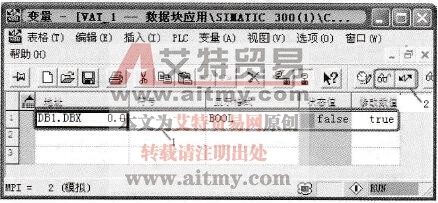

   5)回到管理器界面，双击变量表“VAT1”，打开变量表，并输入“1”处的地址、显示格式和修改数值，如图4-119所示。再将整个工程下载到CPU中，当单击“监视参数”和“修改变量”按钮时，Q0.0闭合，可以控制电动机运行，当把“true”修改成“false”时，电动机停止运行。

    图4-119    监控参数

    【关键点】数据块的使用比较灵活，除了上述的BOOL数据类型，还有其他数据类型，如DB1.DBB0表示字节，DB1.DBW0表示字，DB1.DBD0表示双字，在后面会用到。
