PLC的流派

    由于PLC的显著优点，因此它一诞生立即受到美国国内其他公司和世界上各工业发达国家的高度关注。从20世纪70年代初开始，在三十余年的时间里，PLC的生产已发展成一个巨大的产业。据不完全统计，现在世界上有PLC及其网络的生产厂商200余家，所生产的PLC产品的品种达400多种。PLC产品的产量和销量在工业控制装置中都一直高居首位，迄今为止，世界市场对其的需求仍在稳步上升。以20世纪90年代以来的市场情况为例，全世界的PLC销售额就已达百亿美元，而且一直保持15%的年增长率。

   PLC厂家众多，尤其是PLC品种的繁多且指令系统互不兼容，给广大的PLC用户在学习、选择、使用、开发PLC等诸方面都带来了不少困扰。为了给广大用户寻求克服这些困难的途径，不妨将PLC产品按地域分为三个流派。由于同一地域的PLC产品，相互借鉴比较多，之间影响比较大，技术渗透比较深，面临的主要市场相同，用户要求接近，因此同一流派的PLC产品呈现出较多的相似性，而不同流派的PLC产品则差异明显。

   (1)美系PLC。

    第一个流派是美国的PLC产品。目前美国已注册的PLC生产厂家超过100家，PLC产品的品种约200种。其中美国A-B公司早在1988年就立足厦门，在中国建立了合资公司，又于1994年转合资为独资公司。美国A-B公司的PLC-5系列可编程控制器(见图1-1)只使用梯形图，所有程序都要依靠梯形图编制，而不采用其他流派所用的语句表，同时，其梯形图在形式、含义、功能及用法上也与其他流派相距甚远。

    图1-1    PLC-5系列PLC

   (2)德系PLC。

    第二个流派是欧洲的PLC产品。欧洲有数十家已注册的PLC生产厂家，生产几十个品种的PLC产品。欧洲PLC技术是在几乎与美国PLC技术相互隔离的情况下，独立研究开发而形成的，因此，欧洲的PLC产品和美国的PLC产品存在着明显的差异，在欧洲的PLC产品尤其以德国的产品在国内应用较多，其中德国西门子公司的PLC生产技术，早在20世纪90年代初就被我国辽宁无线电二厂引进，且生产出S1-101U，S5-115U系列PLC。西门子的S5系列PLC采用结构化编程的方法。尽管也有梯形图、逻辑图等多种编程语言，但对于稍微复杂一点的问题，就必须采用语句表，通过STEP5语言，调用各种功能块来实现。西门子现在主流的产品是S7系列PLC，如图1-2所示。

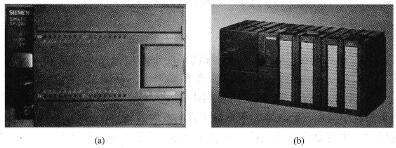

    图1-2    西门子S7系列PLC

   (a) S7-200PLC；(b) S7-300PLC

   (3)日系PLC。

    第三个流派是日本的PLC产品。日本有六七十家PLC厂商，生产多达200余种PLC产品。日本的PLC技术是从美国引进的，但日本将自己的PLC主推产品定位在小型机上并在对美国的PLC技术继承的同时，更多的是发展。目前，在全世界的小型PLC市场上，日本的产品已占有70%的份额。日本的微型、小型PLC产品相当有特色，采用梯形图、语句表并重的编程手段，而且配置了包括功能指令在内的功能很强的指令系统。用户经常会发现，选用日本的PLC产品，只需小型机就能解决的一个应用问题，而选用美国、欧洲的PLC产品，则常需中型乃至大型机，其根本原因在于：美国、欧洲的小型PLC产品指令系统太弱。日本欧姆龙公司的PLC产品是对我国颇具影响力的PLC产品，尤其在我国南方占有的市场份额较大，20世纪90年代后期，OMRON公司也已正式在上海浦东金桥开发区设厂。此外还有三菱公司的PLC产品，也在我国具有一定的影响力。OMRON公司和三菱公司的PLC（代表机型如图1-3所示）均属日本流派，因此两者在硬、软件的很多方面，有不少相似之处。

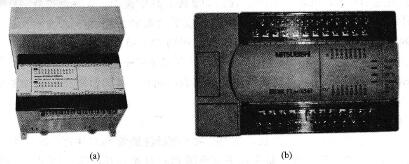

    图1-3    日本OMRON和三菱系列PLC

   (a)  OMRON CPM2A系列PLC；(b)三菱FX2N系列PLC

    按地域划分PLC产品，并不十分科学。但广大用户可从“同一流派的PLC产品呈现出较多的相似性，而不同流派的PLC产品则差异明显”的特征，得出其中的实用价值。也可以在每一类中，从我国最具影响力、最具代表性的PLC产品人手，相对比较容易地对该流派中的PLC产品举一反三、触类旁通。
