CPM2AH系列PLC的DIFU(13)和DIFD(14)指令说明

    上升沿微分指令DIFU(13)[Differentiate Up]和下降沿微分指令DIFD(14)[Differentiate Down]

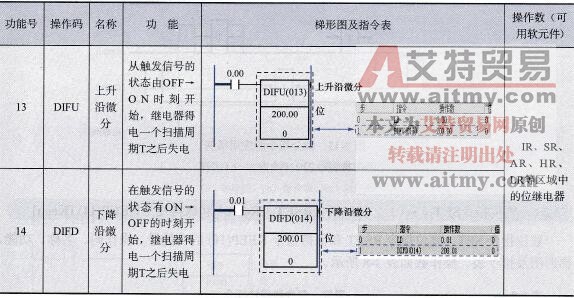

    上升沿微分指令DIFU(13)和下降沿微分指令DIFD (14)的功能号、操作码、名称、功能、梯形图及指令表、操作数如表3-7所示。

    表3-7    微分指令

    指令说明：

   (1)在微分指令中，U(UP)代表上升沿微分，表示从指定的触发用软元件的触点闭合（其状态由OFF→ON）时刻起，被其驱动的线圈得电（接通）一个扫描周期T之后失电。

   (2)在微分指令中，D(DOWN)代表下降沿微分，表示从指定的触发用软元件的触点断开（其状态由ON→OFF）时刻起，被其驱动的线圈得电（接通）一个扫描周期T之后失电。

   (3) IR区中已经用作输入通道的位不能作为脉冲输出指令（如DIFU、DIFD指令）的输出位。

   (4)当这两条指令位于IL(02)和ILC(03)之间、JMP和JME之间或子程序中间时，其执行结果将无法确定，编程时应慎重使用。

   (5)这两个指令不影响任何标志位。

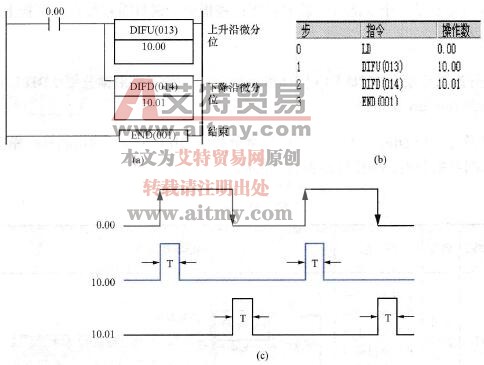

    微分指令的作用可用图3-13形象地说明。时序图中垂直向上的箭头表示上升沿，垂直向下的箭头表示下降沿，“T”代表一个扫描周期。

    图3-13    微分指令的应用举例

   (a)梯形图；(b)指令表；(c)时序图
