CPM2AH系列PLC的NOP (00)和END (01)指令说明

    空操作NOP(00)[No Operation]和程序结束END( 01) [End]指令

    空操作NOP (00)和程序结束指令END(01)的操作码、名称、功能、梯形图及指令表、操作数如表3-6所示。

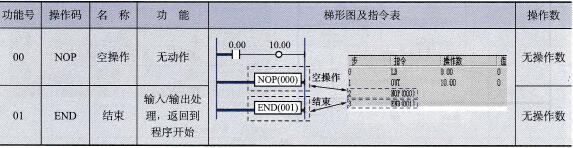

    表3-6    空操作和程序结束指令

    指令说明：

   (1)在将全部程序清除时，全部指令成为空操作。

   (2)在PLC反复进行输入处理、程序执行、输出处理时，若在程序的最后写入END指令，那么，END指令以后的其余程序步将不再执行，而直接进行输出处理；若在程序中没有END指令，则要处理到最后的程序步，并且编程软件在进行语法检查时，还会显示语法错误的提示。在调试中，可在各程序段插入END指令，依次检查各程序段的动作。

   (3)执行END指令时，ER、CY、GR、EQ、LE标志被置为OFF。

   (4)梯形图后所跟随的中文为系统为该指令自动生成的注释，只有部分指令有功能注释。

   (5)紧跟操作码后面的括号内的数字为该指令的功能号FUN NO，如END (01)。功能号的作用是在用编程器编程时，除LD等最基本的指令具有图形符号外，绝大部分指令都没有图形符号而是赋予一个功能号，若要使用这些指令，则只需在编程器面板上按相应的功能号即可输入。
