CPM2AH PLC的编程工具

    CPM2AH的编程工具有两种：手持编程器和安装了编程软件的个人计算机，可用于CPM2AH系列PLC的手持编程器型号为C200H-PR027，其实物如图2-21所示。C200H-PR027编程器本身不带电缆，要用C200H-CN222电缆（实物见图2-22）与CPU单元连接。

    图2-21    手持编程器

    图2-22    手持编程器及电缆

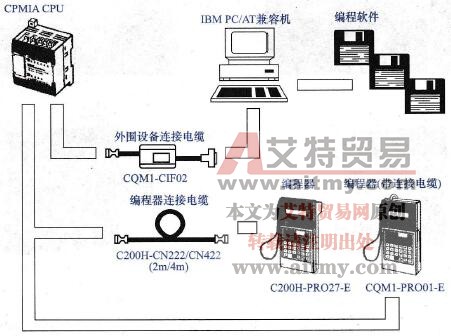

    用个人计算机编程时，要通过RS232C通信适配器CPMl-CIF01或专用电缆CQM1-CIF01/CIF02与PLC连接，并配以相应的编程软件。编程工具的连接示意图如图2-23所示。

    图2-23    编程工具的连接
