CPM2AH系列PLC的AND、ANDNOT、OR、ORNOT指令说明

    与指令AND( And)、与非指令ANDNOT(And Not)和或指令OR( Or)、或非指令ORNOT( Or Not)

    与指令、与非指令、或指令和或非指令的操作码、名称、功能、梯形图及指令表、有效操作数如表3-4所示。

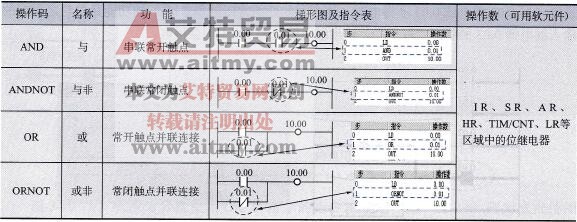

    表3-4    串联和并联指令

    指令说明：

   (1)“与”指令实质上就是常开触点的串联指令，“或”指令实质上就是常开触点的并联指令；而“与非”指令实质上就是常闭触点的串联指令，“或非”指令实质上就是常闭触点的并联指令。

    (2)AND、ANDNOT指令用于在LD或LDNOT指令后串联一个常开或常闭触点，串联的次数不受限制；OR、ORNOT指令用于在LD或LDNOT指令后并联一个常开或常闭触点，并联的次数不受限制。

   (3)当串联的是两个或两个以上的并联触点，或并联的是两个或两个以上的串联触点，要后续的块与( ANDLD)、块或(ORLD)指令。

   (4) AND、ANDNOT、OR、ORNOT指令的操作不影响任何标志位。

   AND、ANDNOT指令的应用如图3-8所示。

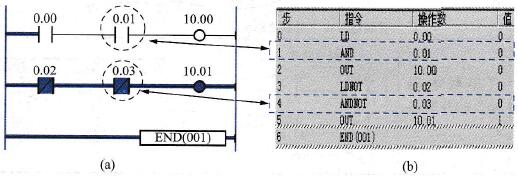

    图3-8    AND、ANDNOT指令的应用举例

   (a)梯形图；(b)指令表

    在图3-8中，常开触点0.00与0.01串联，当与之对应的输入继电器均不得电时，两者均保持断开，其所控制的输出继电器线圈10.00不得电；常闭触点0.02与0.03串联，当与之对应的输入继电器均不得电时，二者均保持闭合，其所控制的输出继电器线圈10.01得电。

   OR、ORNOT的应用如图3-9所示。

    在图3-9中，常开触点0.01与0.00并联，当两者的输入端（线圈）均不得电时，输出继电器线圈10.00不得电，只要输入端0.00或0.01中任意一个得电，与之对应的常开触点就随之闭合，输出继电器线圈10.00就会得电；常闭触点0.03与常开触点0.02并联，当输入继电器0.02得电或0.03不得电时（注意，此处的常闭触点“”的功能是对与之对应的输入继电器0.03的状态“取反”），输出继电器线圈10.01均会得电。

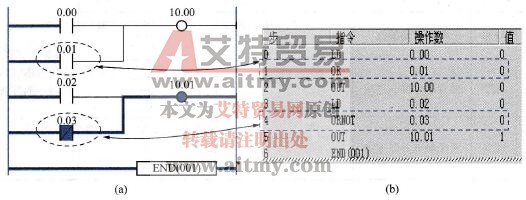

    图3-9    OR、OR NOT指令的应用举例

   (a)梯形图：(b)指令表
