CPM2AH PLC的I/O扩展单元

    CPM2AH的CPU单元带有I/O扩展连接器，用于连接各种扩展单元，如I/O扩展单元、特殊功能单元和I/O链接单元，可以同时连接不同类型的扩展单元，但总数不能超过3台。

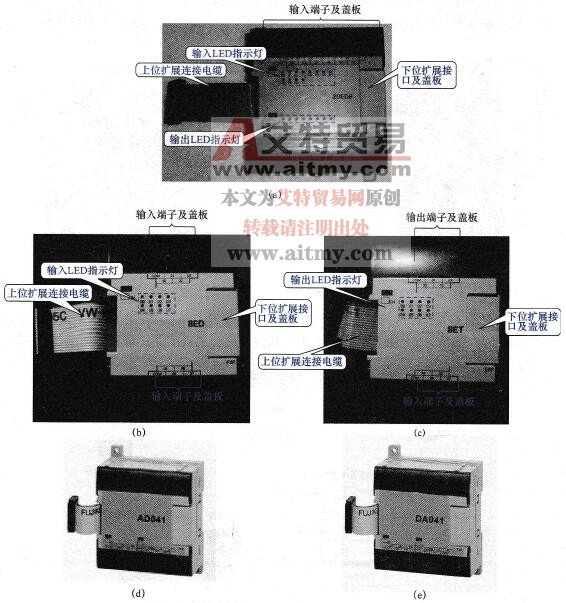

   CPM2AH的3种I/O扩展单元面板图如图2-20所示。

    图2-20    CPM2AH的I/O扩展单元面板图

   (a) 20点I/O扩展单元；(b)8点输入单元；(c)8点晶体管型输出单元；(d)模拟量输入单元(CPM1A-AD041)：

   (e)模拟量输出单元(CPM1A-DA041)

   20点I/O扩展单元有输入点12个、输出点8个，分别位于面板的上半部、下半部，中间的输入、输出LED用于指示I/O点的状态。左侧的扩展I/O连接电缆用于连接CPU单元或I/O扩展单元的扩展连接器。右侧的扩展连接器用于连接下一个扩展单元。

   40点CPU单元连接3台20点I/O扩展单元后，可组合成100个I/O点，60点CPU单元连接3台20点I/O扩展单元之后，则可组建成最大120个I/O点的控制系统。
