CPM2AH系列PLC的LD、LDNOT、OUT、OUTNOT指令说明

    取指令LD( Load)、取反指令LDNOT( Load Not)和输出指令OUT( Output)、反相输出指令OUTNOT( Output Not)

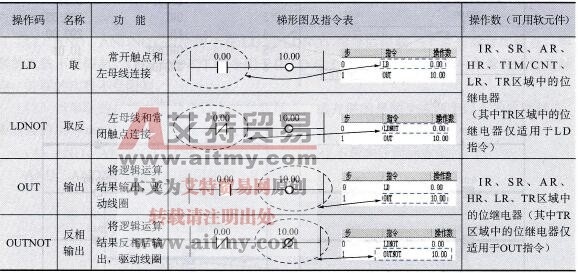

    取指令、取反指令和输出指令、反相输出指令的操作码、名称、功能、梯形图及指令表表示、有效操作数等如表3-3所示。

    表3-3    取指令和输出指令

    指令说明：

   (1) LD指令用于将常开触点与母线（或纵线）相连；LDNOT指令用于将常闭触点与母线（或纵线）相连。

   (2) OUT、OUTNOT指令是对输出继电器、辅助继电器、暂存继电器TR、保持继电器HR、辅助记忆继电器AR、链接继电器LR的线圈进行输出的驱动指令，但对输入继电器不能使用，输入继电器只能由外部信号驱动。

   (3) OUT、OUTNOT指令可多次并联使用。

   (4)表3-3中的操作数是该指令可以执行的软继电器种类。

   (5)同一程序中应尽量避免使用相同编号的输出继电线圈（即双重输出），但步进程序中不受此限制。

   (6) LD、LDNOT、OUT、OUTNOT指令的操作不影响任何标志位。

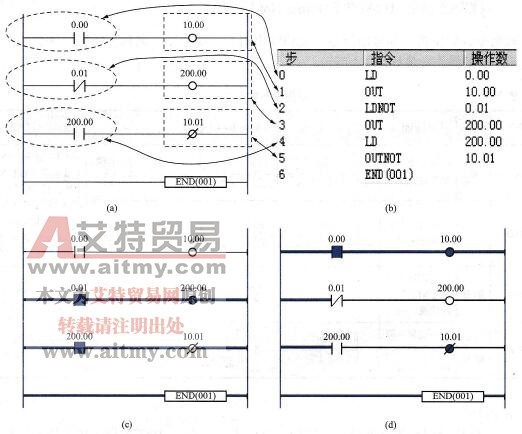

   LD、LDNOT、OUT、OUTNOT指令的应用实例如图3-7 (a)、图3-7 (b)所示。

    在图3-7中，当输入端子0.00无信号输入时，输入继电器0.00的常开触点不闭合，输出继电器10.00的线圈无法得电；当输入端子0.01无信号输入，则输入继电器0.01的常闭触点不动作而保持闭合，辅助继电器200.00的线圈得电，其常开触点200.00闭合，此时输出继电器10.01的线圈经反相输出而失电，如图3-7 (c)所示。

    若输入端子0.00和0.01均有信号输入时，输入继电器0.00的常开触点闭合，从而使10.00线圈得电；0.01的常闭触点断开，使内部辅助继电器200.00的线圈失电，其常开触点200.00随之断开，输出继电器10.01的线圈经反相输出得电，如图3-7 (d)所示。

    图3-7    LD、LDNOT、OUT、OUTNOT指令的应用举例

   (a)梯形图；(b)指令表；(c)输入0.00及001均不得电；(d)输入0.00及0.01均得电
