简介晶体管输出模块电原理图如图 2-16 所示。在图中,晶体三极管 V 为输出开关器件,光耦合器为隔离器件。稳压管 VS 和熔断器分别用于输出端的过压保护和过载保护,二极管 VD 可禁止负

    晶体管输出模块电原理图如图2-16所示。在图中,晶体三极管V为输出开关器件,光耦合器为隔离器件。稳压管VS和熔断器分别用于输出端的过压保护和过载保护,二极管VD可禁止负载电源反向接入(极性保护作用)。当CPU输出一个高电平接通信号时,指示灯LED点亮。该信号通过光耦合器使V导通,负载得电。晶体管输出模块所带负载只能使用直流电源供电。在电阻性负载时,晶体管输出的最大负载电流通常为0.5A/点,通断响应时间均小于0.2ms

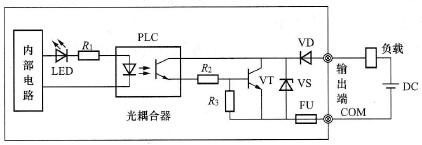

晶体管输出模块电原理图

    2-16    晶体管输出模块电原理图

    按输出模块与外部用户输出设备的接线形式分,也有汇点式输出接线和分隔式输出接线两种基本形式。汇点式输出接线形式示意图如图2-17所示,图2-17 (a)表示把全部输出点汇集成一组,共用一个公共端COM和一个电源。图2-17 (b)表示将所有输出点分成若干组,每组有一个公共端COM和一个独立电源,两种形式的电源均由用户从外部提供,根据实际情况确定选用直流或交流电源。

    分隔式输出接线形式示意图如图2-18所示。每个输出点构成一个单独回路,由用户单独提供一个独立电源,每个输出点之间是相互隔离的,负载电源按实际情况可选用直流电源,也可选用交流电源。

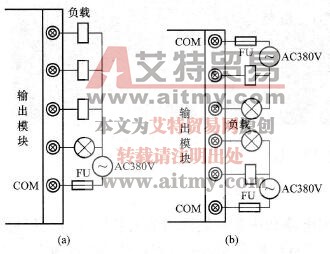

汇点式输出接线示意图

    2-17    汇点式输出接线示意图

   (a)汇集为一组输出;(b)分为若干组输出

分隔式输出接线示意图

    2-18    分隔式输出接线示意图

    以上艾特贸易网小编介绍了几种开关量输入/输出模块的电原理图,实际上,不同生产厂家生产的输入/输出模块电路不尽相同,使用中应详细阅读PLC用户手册,按规格要求接线和配置电源。
