欧姆龙CPM2AH PLC的其他外围设备

    PLC的外围设备除了编程工具以外，还常用人机接口、外存储器、打印机和EPROM写入器等。其中人机接口是所有的PLC控制系统都必须具备的，其他外围设备可根据具体情况选用。

    1．人机接口

    人机接口又叫操作员接口，用来实现操作人员和PLC之间的对话和相互作用。人机接口最简单、最基本和最普遍的形式，是装有按钮、转换开关、拨码开关、指示灯、LED数码显示器和声光报警器的操作面板。人机接口一般是用户根据具体情况自行设计的，也可以采用PLC厂家提供的人机接口，如可编程终端PT及触摸屏等。它是一种高性能的人机接口产品，采用先进的触摸显示屏技术，既可以用画面的形式显示系统运行状况，供操作员监视运行情况，也可以显示操作键，供操作人员直接操作，控制系统的运行。如图2-7所示。

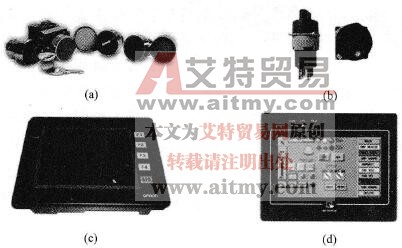

    图2-7    各种人机接口

   (a)按钮；(b)开关；(c) NT系列可编程终端；(d)维纶触摸屏

    2．外存储器

   PLC的CPU模块内的存储器称为内存储器，简称内存。有时也用磁带或磁盘来存储用户程序，磁带或磁盘就称为外存储器，简称外存。用外存存放用户程序的优点是可以长期保存信息并方便携带。有的盒式磁带录音机和磁盘驱动器在编程器系统之内，也有的是单独的装置，由编程器或其他智能模块向它们提供接口。

    3．打印机

    打印机可用来打印梯形图程序或指令表程序，还可用来打印记录PLC运行过程中的各种状态，如报警的种类和时间，这些记录对于分析事故的原因和改进系统的功能具有重要作用。

    4．EPROM写入器

   EPROM写入器可以将调试好的用户程序写入EPROM中，从而避免随意改动。
