欧姆龙CPM2AH PLC的扩展设备

    扩展设备包括基本扩展单元和特殊扩展单元，基本扩展单元是为了经济地得到较多的I/O点而设置的一种扩展单元，扩展单元与基本单元组合使用。特殊扩展单元用于特殊控制，如模拟量输入、模拟量输出、温度传感器输入、高速计数、PID控制、位置控制、通信等。按地域远近可分为近程扩展方式和远程扩展方式。

    1．近程扩展方式

    在CPU主机上I/O点数不够满足需要时，或组合式PLC选用的模块较多在主机上安装不下时，可通过扩展口进行近程扩展。近程扩展方式见图2-6 (a)所示。靠近主机的扩展机称为1号扩展机，1号扩展机后面的扩展机称为2号扩展机。主机的下面一个扩展口与1号扩展机的上面一个扩展口相连接，1号扩展机的下面一个扩展口与2号扩展机的上面一个扩展口相连接。不同型号的PLC所带扩展机的数量不尽相同。主机和扩展机必须同类型，但不一定同型号。在近程扩展方式下，主机虽然可以扩展I/O点数多于主机I/O点数的扩展机，但是采用主机I/O点数多于扩展机I/O点数的近程扩展方式，效果更佳。

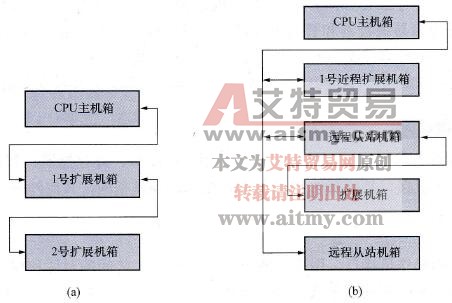

    图2-6    扩展设备的连接

   (a)近程扩展方式；(b)远程扩展方式

    2．远程扩展方式

    当有部分现场信号相对集中，而又与其他现场信号相距较远时，可采用远程扩展方式。在远程扩展方式下，远程I/O模块作为远程主站可安装在主机及其近程扩展机上，远程扩展机作为远程从站安装在现场。远程主站用于远程从站与主机间的信息交换，每个远程控制系统中可以有多个远程主站，一个远程主站可以有多个远程扩展机从站，每个远程扩展机又可以带多个近程扩展机，但远程部分的扩展机数量有一定的限制。图2-6 (b)所示为C200H的远程扩展方式。远程主站和从站（远程扩展机）之间利用双绞线连接，同一个主站下面的不同从站用双绞线并联在一起。远程扩展机与远程扩展机的近程扩展机之间的联接，与主机和近程扩展机之间的联接方式相同。远程部分的每个扩展机上都有一个编号，远程扩展机的编号由用户在远程扩展机上设定，具体编号按不同型号的规定而设置。
