欧姆龙CPM2AH PLC的I/O单元

    I/O单元是PLC进行工业控制的输入信号与输出控制信号的转换接口，图2-3所示为Omron CPM2AH可编程控制器的输入接口单元实物图，图2-4所示则为其输出接口单元的实物图。和普通微型计算机工业控制系统一样，PLC的CPU内部信号是标准TTL电平，而PLC的控制对象的电信号却是千差万别的，不同的信号传感元件（按钮、开关、传感器等）和执行机构（电磁阀、继电器、接触器、电动机、指示灯等）的信号电平各不相同，信号的质量也有差别。因此，需要将控制对象的状态信号通过输入接口转换成CPU的标准电平，将CPU处理结果输出的标准电平通过输出接口转换成执行机构所需要的信号形式。同时，由于PLC在工业环境下工作，外部的电信号干扰很大，为确保PLC的正常工作，必须考虑到抗干扰措施。I/O单元应具有如下功能：

   (1)能可靠地从现场获得有关的控制信号，并对输入信号进行滤波、整形、变换成控制器可接受的标准TTL电平信号，输入电路应与控制器隔离，由图2-3不难看出在该输入接口电路中是采用光耦合器来实现输入电路与控制器之间的电隔离。

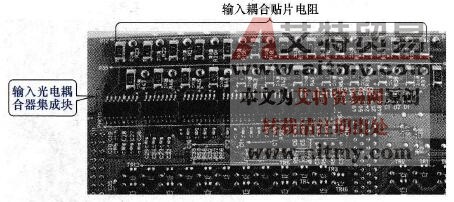

    图2-3    输入接口单元实物图

   (2)把控制器的输出信号转换成具有较强驱动能力的，执行机构所需要的信号，输出电路也应与控制器隔离，由图2-4也不难看出在该输出接口电路中是靠电磁继电器来实现输出电路与控制器之间的电隔离。

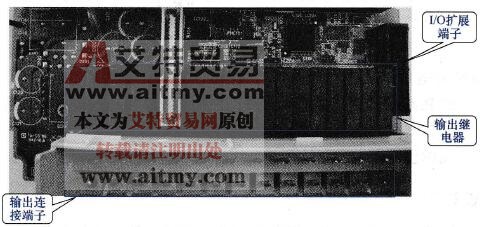

    图2-4    输出接口单元实物图
