CPM2AH系列PLC的逻辑运算指令说明

    逻辑运算指令有位取反COM(29)、逻辑与ANDW (34)、逻辑或ORW (35)、异或XORW (36)、同或（异或非）XNRW (37)、位计数器BCNT (67)等指令。下面介绍具体COM (29)、ANDW (34)，其余指令可详见附录。

   COM (29)、ANDW (34)的功能号、操作码、名称、梯形图符号、功能、操作数如表3-18所示。

    指令说明：

   (1) COM的功能是，当执行条件为ON时，对Wd通道中的所有位按位求反，再写入R通道中。

   (2) ANDW的功能是，当执行条件为ON时，I1通道和I2通道的内容按位进行逻辑与，并将结果写入R通道。

    指令COM、ANDW的执行情况可用图3-29形象表示。

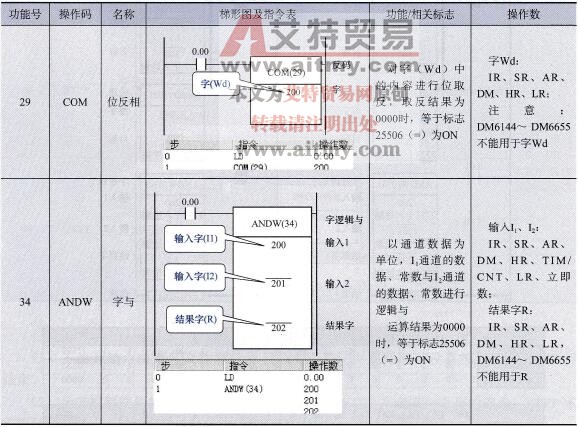

    表3-18    COM( 29)、ANDW( 34)指令

    图3-29    COM、ANDW的执行过程图

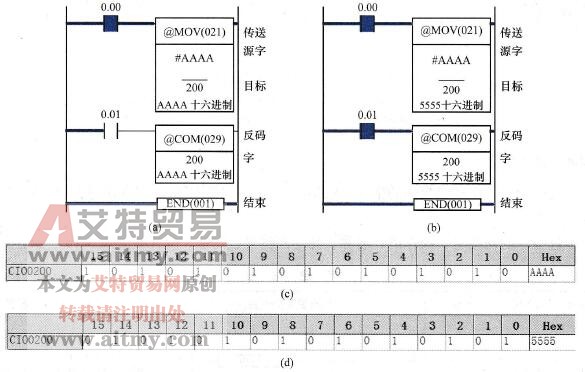

   (a)执行COM之前的梯形图；(b)执行COM之后的梯形图；(c)执行COM之前的内存状态；

   (d)执行COM之后的内存状态

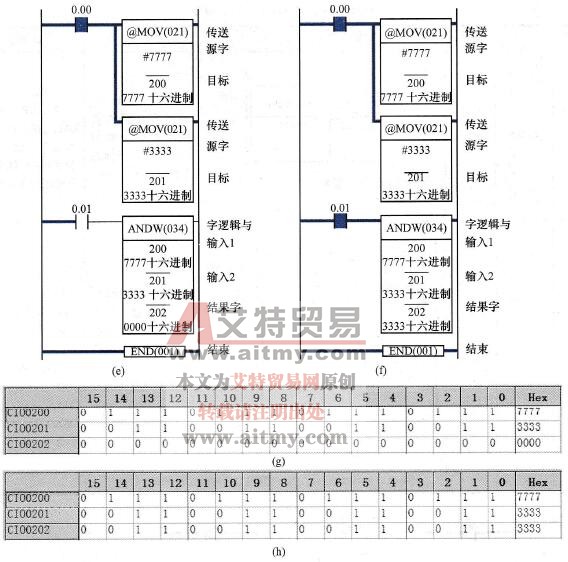

   (e)执行ANDW之前的梯形图；(f)执行ANDW之后的梯形图；

   (g)执行ANDW之前的内存状态；(h)执行ANDW之后的内存状态
