CPM2AH系列PLC的SET、RSET和KEEP(11)指令说明

    置位指令SET(Set)、复位指令RSET(Reset)和保持指令KEEP(11)[Keep]

    置位指令SET、复位指令RSET和保持指令KEEP(11)的功能号、操作码、名称、功能、梯形图及指令表、操作数如表3-8所示。

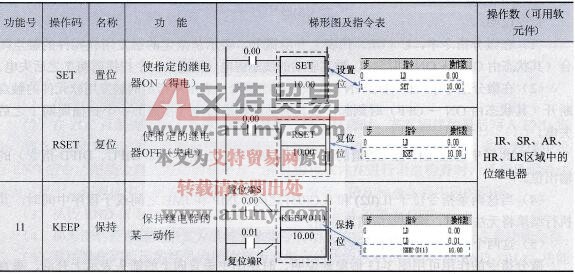

    表3-8    置位、复位和保持指令

    指令说明：

   (1)置位SET、复位RSET指令能单独使用。

   (2)保持KEEP(11)指令是置位和复位指令的组合，置位信号S的触发信号应接在上面，复位信号R的触发信号应接在下面，两者次序不能颠倒，S和R也必须同时出现，缺一不可，其时序图如图3-14所示。

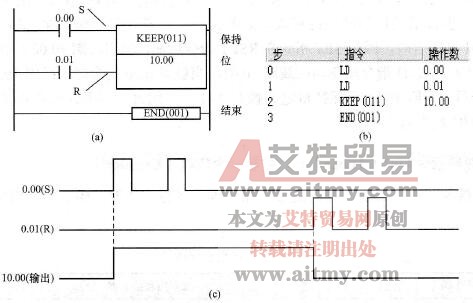

    图3-14    KEEP(11)指令的时序图

   (a)梯形图；(b)指令表；(c)时序图

    置位( SET)、复位(RSET)和保持指令KEEP(11)的功能可用图3-15形象地进行说明。

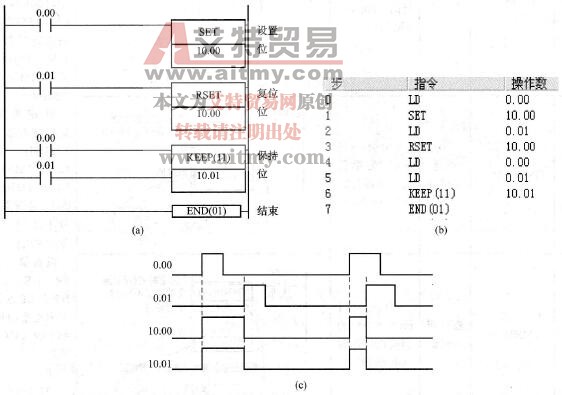

    图3-15    SET、RSET和KEEP(11)指令的应用举例

   (a)梯形图；(b)指令表；(c)时序图

   1)在图3-15 (a)中，第一阶程序的触点0.00一旦闭合，线圈10.00即得电；触点0.00断开后，线圈10.00仍维持得电。第二阶程序的触点0.01一旦闭合，则无论触点0.00闭合还是断开，线圈10.00都失电。其波形如图3-15 (c)所示。

   2)对同一软元件，SET、RSET可多次使用（即允许有同名双线圈输出），先后顺序也可任意安排，但以最后执行的一行有效。如图3-15中，若将第一阶与第二阶梯形图对换，当0.00、0.01都闭合时，因为SET指令在RSET指令后面，所以线圈10.00均保持得电。

   3)对于KEEP(11)指令所驱动的线圈10.01，当触点0.00闭合时，线圈10.01得电；触点0.00断开后，线圈10.01仍保持得电。触点0.01一旦闭合，则无论触点0.00闭合还是断开，线圈10.01均失电。
