CPM2AH系列PLC的四则运算指令说明

    四则运算指令有BCD加法ADD (30)、BCD减法SUB (31)、BCD乘法MUL (32)、BCD除法DIV (33)、二进制加法ADB(50)、二进制减法SBB (51)、二进制乘法MLB(52)、二进制除法DVB (53)、双字BCD加法ADDL (54)、双字BCD减法SUBL (55)、双字BCD乘法MULL (56)、双字BCD除法DIVL (57)等指令。下面介绍ADD、ADB和ADDL指令，其余指令可详见附录。

    ADD (30)、ADB (50)和ADDL (54)指令的功能号、操作码、名称、梯形图符号、功能、操作数如表3-17所示。

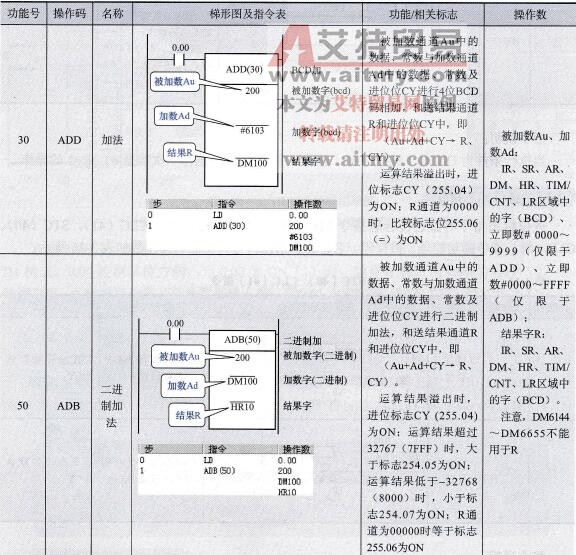

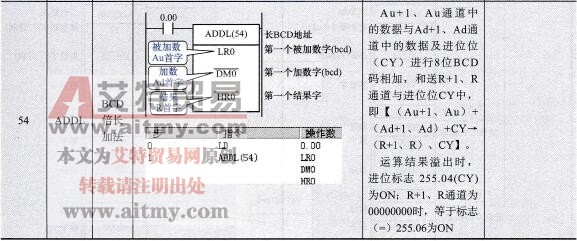

    表3-17    ADD( 30)、ADB( 50)、ADDL( 54)指令

    指令说明：

    (1) ADD指令功能是，当执行条件为ON时，将2个4位BCD数据同进位标志的当前值进行代数加法，和送入结果字所指定的通道R中，若结果大于9999时，将进位标志CY置1。

    (2) ADB指令的功能是，当执行条件为ON时，将2个16位二进制数同进位位的当前值相加，和送入结果字所指定的通道R中，若结果大于FFFF时，将进位标志CY置1。

    (3) ADDL指令的功能是，当执行条件为ON时，将2个8位BCD数据及进位标志的当前值相加，和送入结果字所指定的通道R、R+1中，若结果大于9999 9999时，将进位标志CY置1。

    ADD指令的应用举例如图3-27 (a)所示。

    在图3-27 (a)中，@CLC为微分型的清除进位位指令，当触点0.00闭合时，将进位标志CY (255.04)清零，同时将1通道的内容与常数1234及255.04的状态相加，和与进位存于D0与255.04中，然后根据CY (255.04)的状态，将立即数#0000或#0001传送到D1中，以将D0～D1中的数据作为一个8位BCD数据来处理。显然可用两条ADD指令来实现8位的BCD数相加，但完全不必这样，因为完全可用ADDL指令来轻松实现；

    艾特贸易网小编特别提示：

    欧姆龙CPM2*系列PLC的应用指令的微分型只需在指令前添加前缀@即可，具体支持微分型的应用指令可参考相应的PLC用户手册。

    ADB指令的应用举例如图3-27 (b)所示。

    在图3-27 (b)中，假设10通道中的数为A6E2，DM100中的数为80C5，那么，相加为127A7，结果是一个5位数，因此CY(255.04)=1，此时触点闭合驱动MOV指令将立即数0001传送到HR11通道。图3-27 (b)运算过程可用图3-28表示。

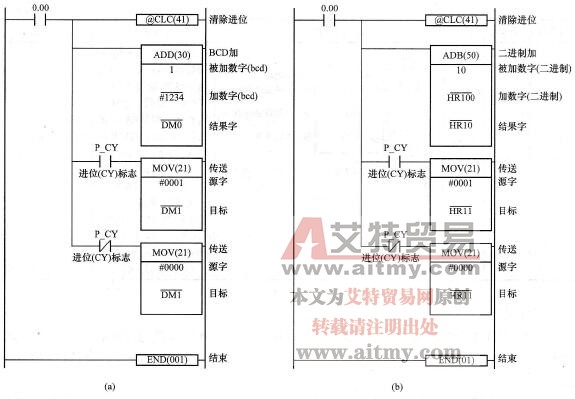

    图3-27    ADD、ADB指令的应用举例

    (a) ADD指令的应用举例；(b) ADB指令的应用举例

    图3-28    ADB指令的运算过程
