CPM2AH系列PLC的数据传送指令说明

    数据传送指令有传送MOV(21) (Move)、传送非MVN (22)(Move Not)、块传送XFER (70)(Block Transfer)、块设定BSET (71) (BlockSet)、数据交换XCHG (73)(Data Exchange)、单字分配DIST (80)[SingleWord Distribute)、数据收集COLL (81)(Data Collect)、位传送MOVB (82)[MoveBit)、数字传送MOVD (83)(Move Digit)等指令。下丽介绍MOV (21)指令，其余指令可详见艾特贸易网其他文章。

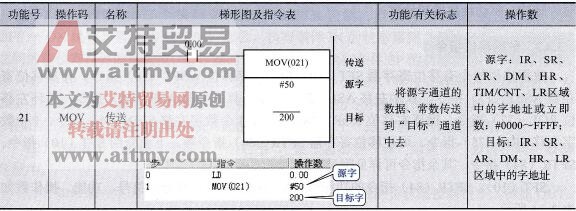

   MOV (21)指令的功能号、操作码、名称、梯形图符号、功能、操作数如表3-13所示。

    表3-13    MOV( 21)指令

    指令功能说明：

   MOV指令的功能是，当执行条件为ON时，将“源字”通道的内容传送复制到目标通道中去。作为源通道可以是输入/输出通道、辅助继电器、定时器TIM（当前值）、计数器CNT（当前值）和数据寄存器DM。以上通道除输入通道和定时器TIM、计数器CNT外，都可以作为目标通道。

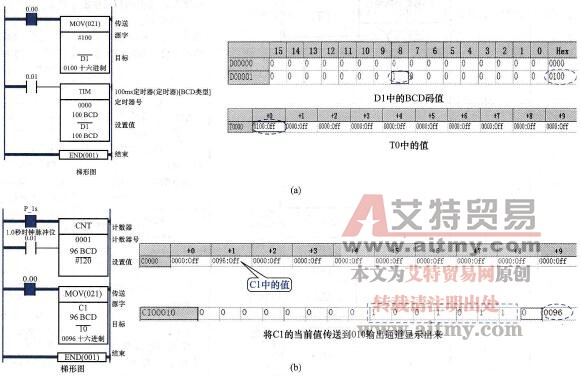

    传送指令的应用举例如图3-24所示。

    图3-24    MOV指令的应用举例

   (a)利用MOV指令间接设定定时器的值；(b)利用MOV指令读出计数器的当前值

    在图3-24 (a)中，当触点0.00闭合时，MOV指令将常数100传送到数据存储器DM1，作为定时器TIM000的设定值。在图3-24(b)中，当触点0.00闭合时，MOV指令将计数器的当前值送到输出继电器010通道以BCD码的形式输出，P_1s（即255.02）是1s时钟脉冲，驱动计数器减计数。
