CPM2AH系列PLC的JMP(04)和JME(05)指令说明

    跳转JMP(04)和跳转结束指令JME(05)

    跳转指令JMP (04)和跳转结束指令JME(05)的操作码、名称、功能、梯形图、操作数如表3-11所示。

    指令说明：

   (1) JMP/JME指令用于控制程序流向，当JMP的执行条件为OFF时，跳过JMP到JME之间的程序，跳转到与JMP指定的跳转号相同的JME并执行JME后面的程序；而当JMP的执行条件为ON时则不发生跳转，程序按顺序依次执行。

   (2) JMP的执行条件为OFF时，JMP到JME之间的程序不参与运算，也不占用扫描周期，所有输出、定时器、计数器的状态保持不变。

   (3)跳转开始和跳转结束的编号要一致。当跳转号N为01～49之间的值时，在同一个程序中每个跳转号只能使用一次，即当N为上述取值范围时，相同编号的JMP和JME在同一程序中只能使用一次。当N=00时，JMP 00～JME 00可以在同一个程序中多次使用。

   (4)跳转指令JMP需要控制条件，而跳转结束指令JME则不需要控制条件可直接与左母线相连。

   (5)多个JMP N可以共用一个JME N，如图3-21所示。这样使用后，在进行程序编译时会出现警告信息，但程序仍能正常执行。

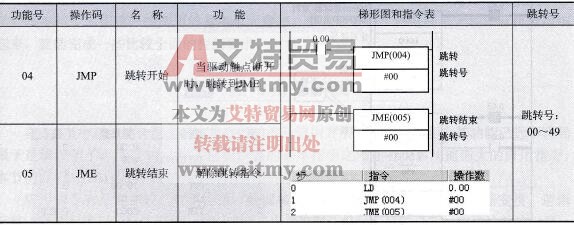

    表3-11    跳转和跳转结束指令

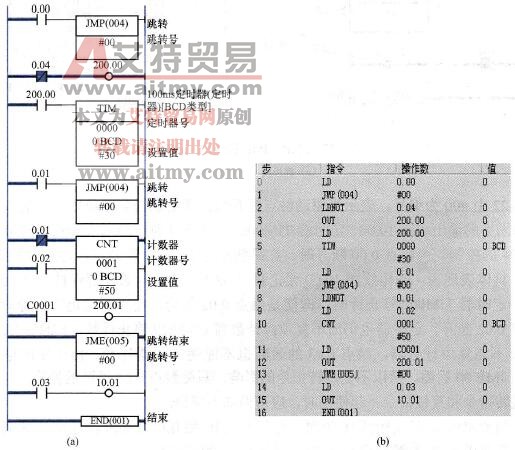

    图3-21    多个JMP共用一个JME举例

   (a)梯形图；(b)指令表

   (6)跳转指令可以嵌套使用，但必须是不同跳转号的嵌套。

    跳转指令的应用举例如图3-22所示。

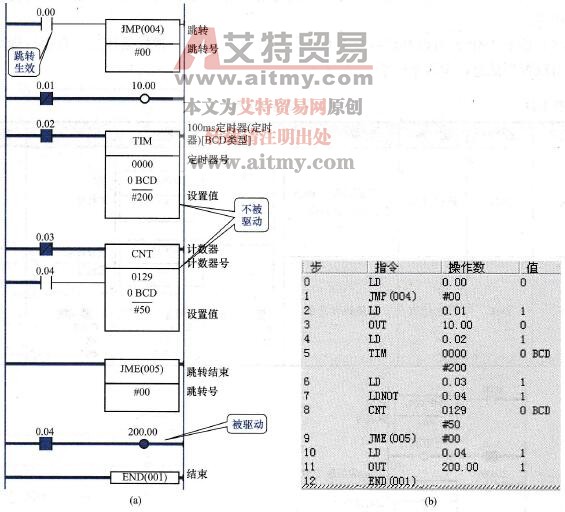

    图3-22    JMP、JME指令的应用举例

   (a)梯形图；(b)指令表

    图3-22中#00为编号，表示当驱动触点断开时，所要跳转到的位置。当触点0.00闭合时，梯形图中的输出线圈10.00、定时器TIM000、计数器CNT129都分别受触点0.01、0.02、0.03、0.04的控制。当触点0.00断开时，在跳转指令JMP 00到JME 00间的梯形图都不参与运算。具体表现为：输出线圈10.00无论触点0.01的闭合与否，都保持触点0.00断开前的状态；定时器TIM000停止计时，即便是触点0.02闭合，定时器也仍1日不计时，同样即便是触点0.02断开，定时器也仍旧不复位；计数器CNT129停止计数，即便是触点0.04断开也仍旧不能复位计数器，触点0.03的通断也不能使计数器计数。由于中间继电器线圈200.00在JME 00后面，所以不受跳转指令的影响，只受触点0.04通断的控制。

    当跳转指令和互锁指令一起使用时，应遵循如下规则：

   (1)当要求由IL外跳转到IL外时（也就是在IL和ILC外部跳转时），可随意跳转。

   (2)当要求由IL外跳转到IL内时，跳转与IL的动作有关。

   (3)当要求由IL内跳转到IL内时（也就是在IL和ILC的内部跳转时），取决于互锁是否启动，若互锁断开则不能跳转。

   (4)当要求由IL内跳转到IL外时，也取决于互锁是否启动，若互锁断开不能跳转；若互锁接通则跳转，但ILC无效。

    由于互锁指令和跳转指令一起使用较为复杂，艾特贸易网小编建议初学者尽量避免同时使用，以免出现一些意想不到的问题。
