CPM2AH系列PLC的TIM和CNT指令说明

    定时器指令TIM(Timer)和计数器指令CNT(Counter)

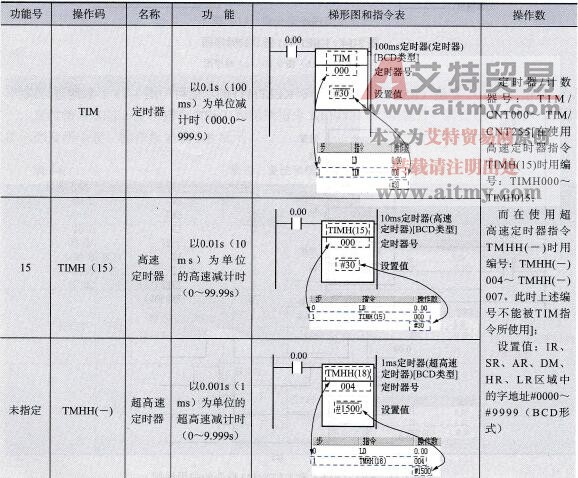

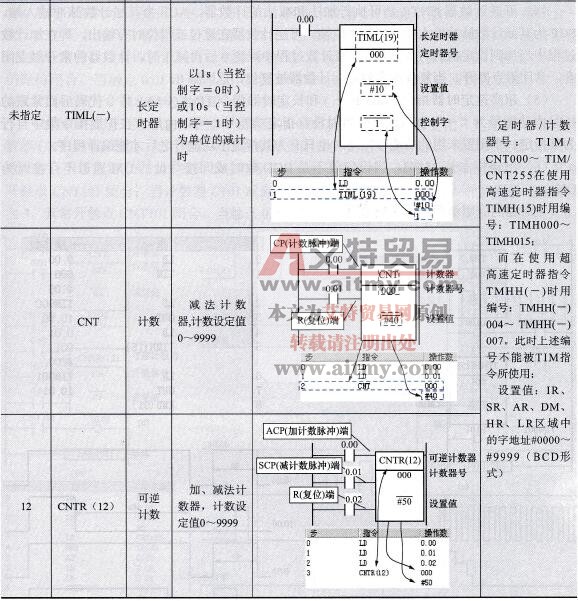

    定时器指令、计数器指令的功能号、操作码、名称、功能、梯形图、操作数如表3-9所示。

    表3-9    定时器、计数器指令

    指令说明：

   (1)定时器TIM是按减法运算的定时器，当驱动定时器线圈的触点闭合时，定时器TIM从设定值开始做减法运算，每隔0.1s减1，直至减到0结束，且定时器的常开触点闭合，常闭触点断开。当驱动定时器线圈的触点断开时，定时器自行复位，返回到设定值。

   (2)高速定时器TIMH也是减法运算的定时器，当驱动定时器线圈的触点闭合时，定时器TIMH从设定值开始做减法运算，每隔0.01s减1，直至减到0结束，且定时器的常开触点闭合，常闭触点断开。当驱动定时器线圈的触点断开时，定时器自行复位，返回到设定值。

   (3)计数器CNT是减法计数器，CP为计数脉冲输入端，每来一个脉冲，计数器的当前值减1，直至减到0结束，且计数器的常开触点闭合，常闭触点断开。R为复位端，当复位端有效时，计数器被复位，返回到设定值。

   (4)可逆计数器CNTR是可执行加法和减法的计数器，ACP为其加计数脉冲输入端，SCP为其减计数脉冲输入端，R为复位端。可逆计数器在进位或借位时有输出，即在加计数过程中当加到设定值后再加1，或在减计数过程中减到0后再减l时，计数器的常开触点闭合，常闭触点断开。当复位端有效时，计数器被复位，返回到0。

   (5)超高速定时器指令TMHH(-)和长定时器指令TIML(-)，指令代码后面紧跟的括号内功能号为“-”表示该指令暂时没有指定功能号，可以由用户在扩展指令集中自行为其指定一个闲置未用的功能号，同时也只有为其指定了功能号之后才能编译程序。

   (6)出错标志位25503，当设定值不是BCD数时或间接寻址的DM通道不存在时为ON。

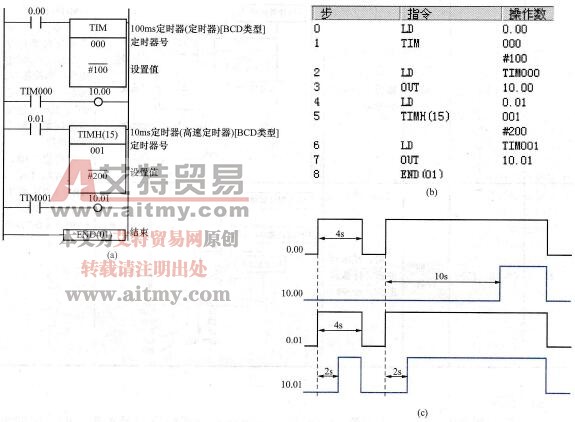

    定时器的应用举例如图3-16所示。

    图3-16    定时器的应用

   (a)梯形图；(b)指令表：(c)时序图

    在图3-16中，TIM000是普通定时器，当触点0.00闭合后，定时器TIM000开始计时，10s后触点TIM000闭合，驱动线圈10.00得电；若触点0.00断开，不论在定时中，还是定时结束后，定时器TIM000均自行复位。TIM001被定义为高速定时器，当触点0.01闭合后，定时器TIM001开始计时，2s后触点TIM001闭合，驱动线圈10.01得电；同样，若触点0.01断开，不论在定时中，还是定时结束后，定时器TIM001均自行复位。

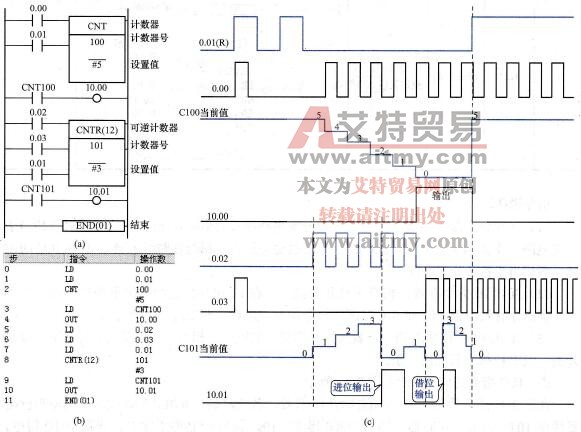

    计数器的应用举例如图3-17所示。在图3-17中，CNT100是普通计数器，利用触点0.00从断开到闭合的变化（脉冲上升沿），驱动计数器CNT100计数，触点0.00每闭合一次（产生一个上升沿跳变），计数器CNT100的当前值减1，直至其当前值为0，常开触点CNT100闭合。以后即使继续有计数脉冲输入，计数器的当前值也保持不变，触点CNT100仍保持闭合。当触点0.01闭合时，计数器CNT100被复位，当前值返回到设定值，常开触点CNT100断开，输出继电器线圈10.00失电。

   CNT101被定义为可逆计数器，利用触点0.02从断开到闭合的变化（上升沿），驱动计数器CNT101加计数；利用触点0.03从断开到闭合的变化（上升沿），驱动计数器CNT101减计数。当计数器CNT101加到3时若再来一个加计数脉冲，计数器的当前值变为0，其常开触点CNT101闭合；当计数器Cl01减到0时若再来一个减计数脉冲，计数器的当前值变为3，其常开触点CNT101闭合。当触点0.01闭合时，计数器CNT101被复位，当前值为0。

    图3-17    计数器的应用

   (a)梯形图；(b)指令表；(c)时序图
