如何用PLC控制系统实现对灯的控制
来源：艾特贸易2017-06-05
简介如图 2-7 所示，为西门子 PLC 的 S7-200 系列继电器 CPU 222 控制小灯的最简易的原理图。 程序设计梯形图如图 2-8 所示，当输入端的开关闭合时， PLC 中寄存器的位 I0.0 将会置 1 ，从而使线
如图2-7所示，为西门子PLC的S7-200系列继电器CPU 222控制小灯的最简易的原理图。
程序设计梯形图如图2-8所示，当输入端的开关闭合时，PLC中寄存器的位I0.0将会置1，从而使线圈Q0.0得电置1，导通外部输出端的小灯回路，灯亮；当输入端的开关断开时，I0.0位被置零，Q0.0断电复位归零，输出端小灯回路不导通，从而灯灭。

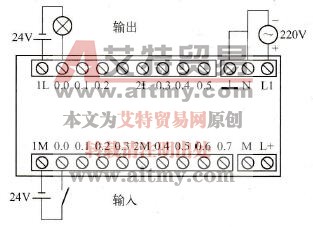

图2-7 CPU 222控制灯接线图
图2-8 控制小灯梯形图
