如何正确组态配置PLC硬件？

    在STEP 7中，单击左侧的站名如SIMATIC300，在右侧框中出现“Hardware”和CPU型号的名称，双击“Hardware”，如图4 23所示，进入硬件组态配置界而。



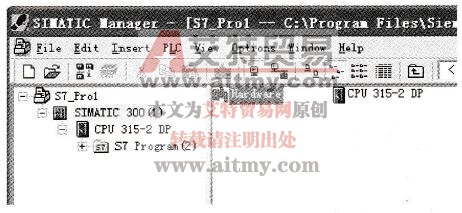

图4-23硬件组态配置界面

    在硬件组态配置界面中，所有的配置设备都可以从右侧框巾的硬件目录里选择，只需找到与实际硬件相符的型号，向左侧窗口中的机架UR中拖放即可，如图4 24所示。一般排放的顺序为第一行放置电源；第二行放置CPU;第三行一般空着，用以连接其他副机架；第四行开始放置扩展模块，如SM331、CP343-1等。安放硬件完毕，单击吼按钮编译保存。如果提示无误，则可以单击下载按钮，完成组态。

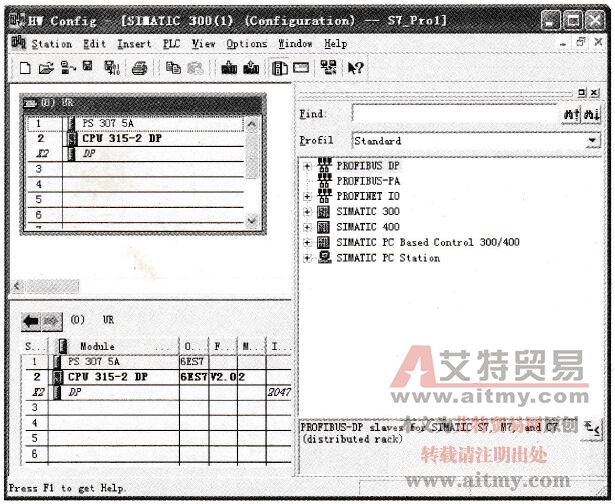

图4-24拖放与实际硬件相符的型号
