S7-300 PLC硬件组态关键点1



CPU 314C-2DP有4个产品型号，读者在组态时，一定要注意CPU 314C-2DP机壳一卜印刷的产品型号要与组态选择的产品型号一致。另外，“314-6CG03-OABO”还有两个版本，在组态时也要注意与机壳上印刷的一致，否则会出错。



图6-74插入CPU模块

   4)新建PROFIBUS网络。如图6 75所示，先选定从站的站地址为“3”，再单击“新建”按钮，弹出如图6 76所示的界面。



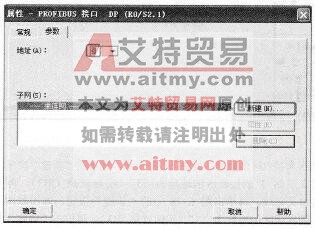

图6 75新建PROFIBUS 网络

   5)选择通信的波特率。如图6-76所示，先选定PROFIBUS的通信的波特率为“1.5Mbps”，再单击“确定”按钮，弹出如图6 77所示的界面。



图6 76选择通信的波特率

   6)选择操作模式。如图6-77所示，先双击“1”处的DP，再选择操作模式为“DP从站”模式选项，再选定“组态”选项卡，弹出如图6-78所示的界面。



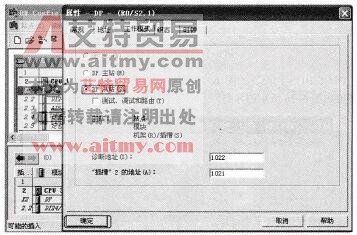

图6 77工作模式选择

   7)组态接收区和接收区的数据。如图6-78所示，先单击“新建”按钮，弹出如图6-79所示的界面，定义从站3的接收区的地址为“3”（实际就是QB3），再单击“确定”按钮，接收区数据定义完成。再单击图6-78中的“新建”按钮，弹出如图6 80所示的界面，定义从站3的发送区的地址为“3”（实际就是IB3），再单击“确定”按钮，发送区数据定义完成。弹出如图6-81所示的界面，单击“确定”按钮，从站的发送接收区数据组态完成。



图6-78组态通信接口数据区



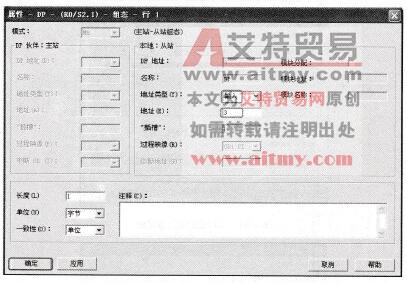

图6-79组态接收区数据

   8)主站组态时插入导轨和插入CPU与从站组态类似，不再重复，以下从选择通信波特率开始讲解，如图6-82所示，先选定主站2的通信地址为“2”，再选定通信的波特率为“1.5Mbps”，单击”确定”按钮，弹出如图6-83所示的界面。

   9)将从站3挂到PROFIBUS网络上。如图6 83所示，先用鼠标选中PROFIBUS网络的“1”处，再双击“CPU 31x”，弹出如图6-84所示的界面。

   10)激活从站3。如图6 84所示，单击“连接”按钮，弹出如图6-85所示的界面。



图6 80组态发送区数据



图6 81从站数据区组态完成



图6 82选择通信波特率



图6 83将从站3挂到PROFIBUS网络上



图6 84激活从站3



图6-85组态主站通信接U数据区

   11)组态主站通信接口数据区。如图6 85所示，选中“组态”选项卡，再双击“1”处，弹出如图6-86所示的界面。先选择地址类型为发送数据，再选定地址为“3”(实际就是QB3)，单击“确定”按钮，发送数据区组态完成。接收数据区的组态方法类似，只需要将如图6-87中地址类型选择为接收数据，再选定地址为“3”(实际就是IB3)，单击“确定”按钮。



图6 86组态发送数据区



图6-87组态接收数据区

   12)硬件组态完成。在如图6-88所示中，单击”确定”按钮，弹出如图6-89所示的界面。至此，主站的组态已经完成。



图6-88硬件组态完成(1)



图6-89硬件组态完成(2)

   13)单击按钮，保存和编译硬件组态。硬件组态完毕。
