如何使用置位、复位指令

    (1) SET（置位指令）的作用是使被操作的目标元件置位并保持。

   (2) RST（复位指令）使被操作的目标元件复位并保持清零状态。

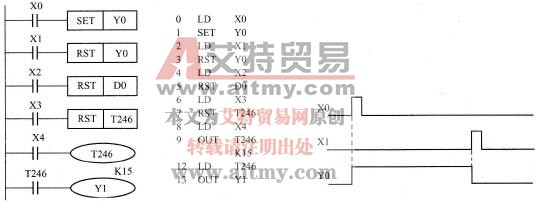

   SET、RST指令的使用如图6-8所示。当X0常开接通时，Y0变为ON状态并一直保持该状态，即使X0断开Y0的ON状态仍维持不变；只有当X1的常开闭合时，Y0才变为OFF状态并保持，即使X1常开断开，Y0也仍为OFF状态。

    图6-8    置位与复位指令的使用

   (3) SET、RST指令的使用说明：

    ①SET指令的目标元件为Y、M、S，RST指令的目标元件为Y、M、S、T、C、D、V、Z。RST指令常被用来对D、Z、V的内容清零，还用来复位计算定时器和计数器。

    ②对于同一目标元件，SET、RST可多次使用，顺序也可随意，但最后执行者有效。
