S7-300 PLC的数字量I/O模块SM323

    数字量I/O模块SM323有两种类型：一种是8点输入和8点输出的模块，输入点和输出点均只是一个公共端；另一种有16点输入（8点1组）和16点输出（8点1组），输入点和输出点均只有一个公共端。这两种模块的I/O特性相同。输入、输出的额定电压均为直流24 V，输入电压为“1”信号时，电平为11～30 V，输入电压为“0”信号时，电平为-3~+5 V，输入电流为7 mA，最大输出电流为0.5 A，每组总输出电流为4A。输入电路和输出电路通过光耦合器与背板总线相连，输出电路为晶体管型，有电子短路保护功能。在额定输入电压下，输入延迟为1.2～4.8 ms。

   SM323数字量I/O模块是在一块模块上同时具备输入点和输出点的信号模块。S7-300有两种类型的数字量I/O模块。

    图2-10为8点输入和8点输出的直流模块的端子接线图。图2-11为16点输入和16点输出的直流模块的端子接线图。



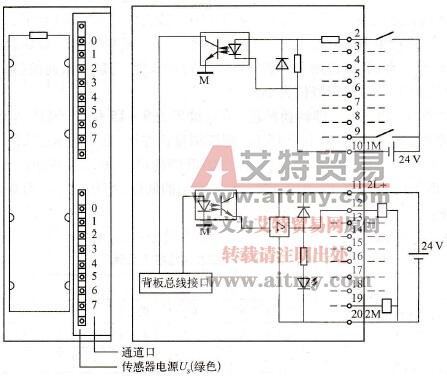

    图2-10    8点输入和8点输出的直流模块的端子接线图



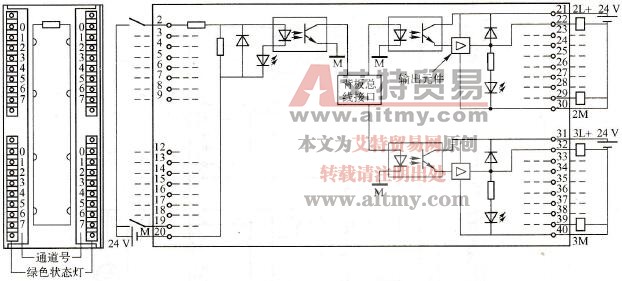

    图2-11    16点输入和16点输出的直流模块的端子接线图
