S7-300 PLC的数字量输出模块SM322

    数字量输出模块SM322将S7-300内部信号电平转换成过程所要求的外部信号电平，同时有隔离和功率放大的作用，可直接用于驱动电磁阀、接触器、小型电动机、灯和电动机启动器等，输出电流的典型值为0.5～2 A，负载电源由外部现场提供。

    按负载回路使用的电源不同，它可分为直流输出模块（晶体管输出方式）、交流输出模块（晶闸管输出方式）和交直流两用输出模块（继电器输出方式）。

    模块的每个输出点有一个绿色发光二极管显示输出状态，输出为逻辑“1”时，发光二极管点亮。

    数字量输出模块SM 322有多种型号可供选择，常用的模块有8点数字量晶体管输出、16点数字量晶体管输出、32点数字量晶体管输出、8点数字量晶闸管输出、16点数字量晶闸管输出、8点数字量继电器输出和16点数字量继电器输出。

    图2-7为32点数字量晶体管输出模块的端子接线图。图2-8为32点数字量晶闸管输出模块的端子接线图。图2-9为16点数字量继电器输出模块的端子接线图。

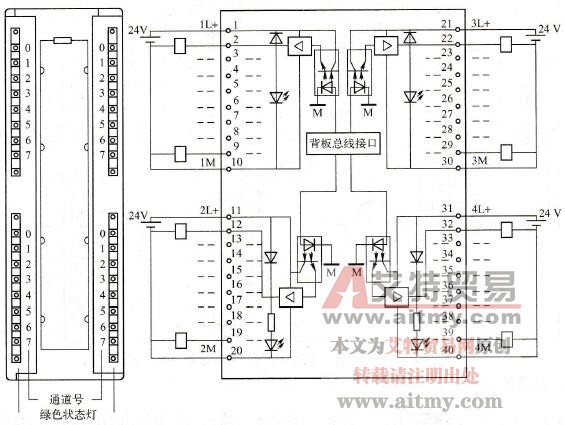

    图2-7    32点数字量晶体管输出模块的端子接线图

    在选择数字量输出模块时，应注意负载电压的种类和大小、工作频率和负载的类型（电阻性负载、电感性负载、机械负载或白炽灯）。除了每一点的输出电流外，还应注意每一组的最大输出电流。此外，由于每个模块的端子共地情况不同，还要考虑现场输出信号负载回路的供电情况。例如，现场需要输出4点信号，但每点用的负载回路电源不同，此时8点继电器输出模块将是最佳的选择，选用别的输出模块将会增加模块的数量。

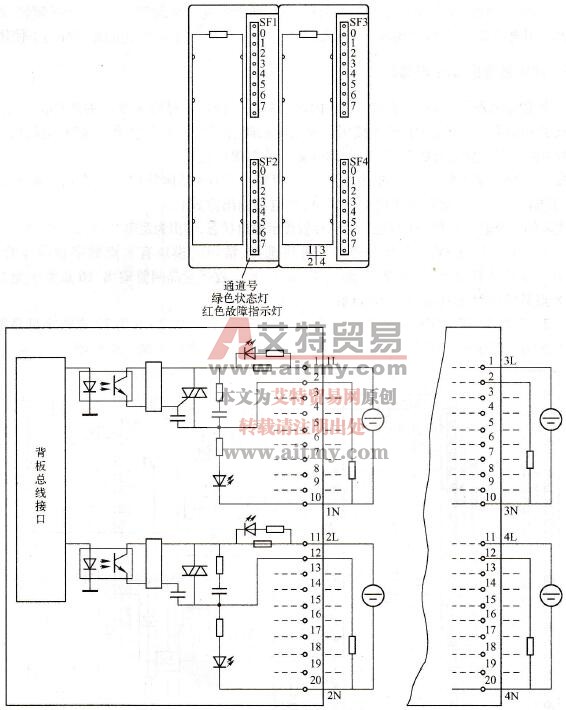

    图2-8    32点数字量晶闸管输出模块的端子接线图

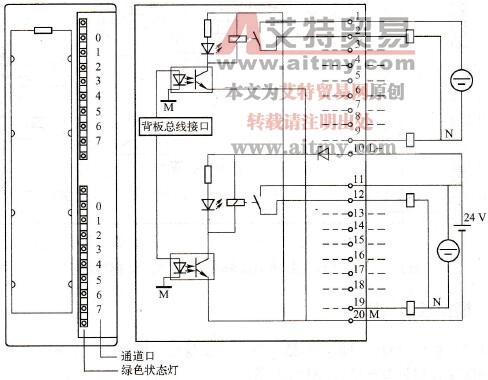

    图2-9    16点数字量继电器输出模块的端子接线图
