S7-300 PLC的数字量输入模块

    数字量输入模块将现场过程送来的数字高电平信号转换成S7-300内部信号电平。一般数字量输入模块用于连接工业现场的机械触点或电子式数字传感器。对现场输入元件，仅要求提供开关触点即可。输入信号进入模块后，一般都经过光电隔离和滤波，然后才送至输入缓冲器，等待CPU采样。采样时，信号经过背板总线进入到输入映像区。

    输入电路中一般设有RC滤波电路，以防止由于输入触点抖动或外部干扰脉冲引起的错误输入信号，输入电流一般为数毫安。

    数字量输入模块有直流输入方式和交流输入方式，额定输入直流电压为24 V，额定输入交流电压为120 V或230 V。

    数字量输入模块SM 321有4种型号模块可供选择，即直流16点输入模块、直流32点输入模块、交流16点输入模块、交流8点输入模块。

    数字量模块的I/O电缆最大长度为1000 m（屏蔽电缆）或600 m(非屏蔽电缆)。

    输入模块的输入点通常要分成若干组，每组在模块内部有电气公共端，选型时要考虑外部开关信号的电压等级和形式，不同电压等级的信号必须分配在不同的组。

    模块的每个输入点有一个绿色发光二极管显示输入状态，输入开关闭合即有输入电压时，二极管点亮。

    图2-5、图2-6分别为直流16点数字量输入模块和交流16点输入模块的外部端子接线图及内部电路图。图中只画出了一路输入信号，其中M为同一输入组内各输入信号的公共端，L+为负载电压的输入端。

    当图2-5中的外接触点接通时，光耦合器中的发光二极管点亮，光敏晶体管饱和导通；外接触点断开时，光耦合器中的发光二极管熄灭，光敏晶体管截止，信号经背板总线接口传送给CPU模块。

    在图2-6中用电容隔离输入信号中的直流成分，用电阻限流，交流成分经桥式整流电路转换为直流电流。外接触点接通时，光耦合器中的发光二极管和显示用的发光二极管点亮，光敏晶体管饱和导通。外接触点断开时，此光耦器中的发光二极管熄灭，光敏晶体管截止，信号经背板总线接口传送给CPU模块。

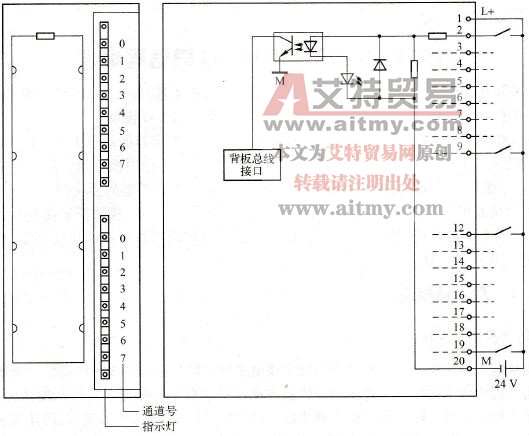

    图2-5    直流16点数字量输入模块的外部端子接线图及内部电路图

    图2-6    交流16点数字量输入模块的外部端子接线图及内部电路图

    直流输入电路的延迟时间较短，可以直接与接近开关、光电开关等电子输入装置连接，直流24 V是一种安全电压。如果信号线不是很长，PLC所处的物理环境较好，电磁干扰较轻，则应优先考虑选用直流24 V的输入模块。交流输入方式适合于在有油雾、粉尘的恶劣环境下使用。
