S7-400系列PLC的硬件组成
来源:艾特贸易2017-06-05
简介S7-400 是具有中高档性能的 PLC ,采用模块化无风扇设计,适用于对可靠性要求极高的大型复杂的控制系统。 S7-400 采用大模块结构,大多数模块的尺寸为 25 mm (宽)× 290 mm (高)× 21
S7-400是具有中高档性能的PLC,采用模块化无风扇设计,适用于对可靠性要求极高的大型复杂的控制系统。S7-400采用大模块结构,大多数模块的尺寸为25 mm(宽)×290 mm(高)×210 mm(深),如图2 -23所示。
S7-400主要由机架(RACK)、电源模块(PS)、中央处理单元(CPU)模块、接口模块(IM)、数字量输入/输出(DI/DO)模块、模拟量输入/输出(AI/AO)模块、信号模块(SM)、功能模块( FM)和通信处理器(CP)等部分组成,DI/DO模块和AI/AO模块统称为信号模块(SM),如图2 -24所示。S7-400的模块都有名称,同样名称的模块根据接口名称和功能的不同,又有不同的规格,在PLC的硬件组态中,以订货号为准。
图2 - 23 S7-400安装有模块的机架

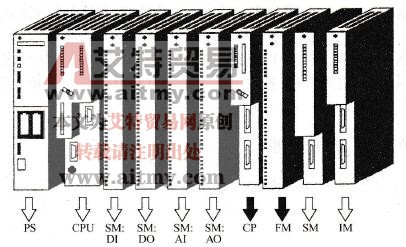

图2 - 24 S7-400 PLC模块安装顺序
S7-400提供了多种级别的CPU模块和种类齐全的通用功能模块,使用户能根据需要组合成不同的专用系统。
S7-400的模块插座焊在机架中的总线连接板上,模块插在模块插座上,有不同槽数的机架供用户选用,如果一个机架容纳不下所有的模块,可以增设一个或数个扩展机架,各机架之间通过接口模块和通信电缆交换信息。
中央机架必须配置CPU模块和一个电源模块,可以安装除用于接收的IM(接口模块)外的所有S7-400模块。如果有扩展机架,中央机架和扩展机架都需要安装接口模块。
扩展机架可以安装除CPU、发送IM、IM463-2适配器外的所有S7-400模块,但是电源模块不能与IM461-1(接收IM)一起使用。
中央机架和扩展机架通过发送IM和接收IM相连,中央机架可以插入最多6个发送IM,每个扩展机架有1个接收IM,每个发送IM有2个接口,每个接口都可以接一个扩展线路。
集中式扩展方式适用于小型配置或一个控制柜中的系统。中央机架和扩展机架的最大距离为1.5 m(带SV电源)或3m(不带SV电源)。
电源模块应安装在机架的最左边(第1槽),有冗余功能的电源模块是一个例外。中央机架只能插入最多6块发送型的接口模块,每个模块有两个接口,每个接口可以连接4个扩展机架,最多能连接21个扩展机架。中央机架中同时传送电源的发送接口模块(IM460-1)不能超过两块,IM460 -1的每个接口只能带一个扩展机架。
扩展机架中的接口模块只能安装在最右边的槽(第18槽或第9槽)。通信处理器CP只能安装在编号不大于6的扩展机架中。
