S7-300 PLC的扩展

    S7-300PLC系统由一个主机架和一个或多个扩展机架（如果需要）组成。如果主机架的模块数量不能满足应用要求，则可以使用扩展机架。安装有CPU的机架为主机架，未安装CPU模块的机架只能当作扩展机架，且必须通过接口模块与主机架相连。

   S7-300系列PLC采用背板总线结构，直接将总线集成在每个模块上，所有安装在机架（DIN导轨）上的模块均通过总线连接器进行级联扩展。

   S7-300的机架可以采用水平方向安装，也可以采用垂直方向安装。若采用水平方向安装，则CPU和电源必须安装在左面。对于垂直安装，CPU和电源必须安装在底部，必须保证以下的最小间距：机架左右为20 mm；单层组态安装时，上下为40 mm；两层组态安装时，上下至少为80 mm。

   CPU 314、CPU315及CPU 315-2DP等最多可以扩展3个机架。连同主机架在内，最多可安装32个信号模块（含功能模块和通信处理器模块）。

    如果只扩展两个机架，可选用比较经济的IM365接口模块对，这一对接口模块由1 m长的连接电缆相互固定连接，如图2-19(a)所示。IM365不提供直流5V电源，此时，在两个机架上直流5V的总电流耗量限制在1.2 A之内，且每个机架最大不能超过800 mA。由于IM365不能给机架1提供通信总线，因此在机架1上只能安装信号模块，而不能安装通信等其他智能模块。

    对于多个扩展机架需利用接口模块IM360/IM 361将S7-300PLC的背板总线从一个机架连接到下一个机架。CPU模块总是安装在0号机架（主机架）的2号槽位上，1号槽位安装电源模块，3号槽位总是安装接口模块（如IM360），4～11号槽位可自由分配信号模块、功能模块和通信处理器模块。需要注意的是，槽位号是相对的，每个机架的导轨并不存在物理的槽位。

    用于发送的接口模块IM360装在0号机架3号槽。通过368专用电缆，将数据由IM360发送到IM361。IM360和IM361的最大距离为10 m。IM360/IM361上有指示系统状态和故障的发光二极管LED。如果CPU不确认此机架，则LED闪烁，可能是连接电缆没接好或者是串行连接的IM360关掉了。

    具有接收功能的接口模块IM361，用于S7-300的机架1到机架3的扩展。通过368连接电缆，把数据从IM360接收到IM361，或者从一个IM361传到另一个IM361。IM361和IM361之间的最大距离也为10 m。IM361不仅提供数据传输功能，还将24V直流电压转换为5V直流电压，因此在机架的背板总线上提供直流5V电源，供电电流不超过1.2 A，CPU 312 IFM不超过0.8 A。所以，每个机架所能安装的模块数量除了不能大于8块外，还要受到背板总线5V供电电流的限制，即每个机架上各模块消耗的5V电流之和应小于该机架最大的供电电流。

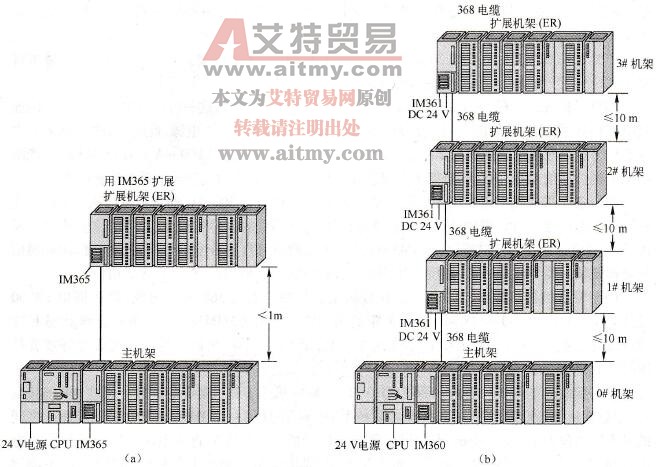

    图2-19    多机架的安装结构

    综上所述，S7-300PLC最多可以带32个扩展模块，每根导轨上最多可以有8个扩展模块，不同导轨之间需要通过接口模块IM来延续总线。电源模块PS、CPU模块和接口模块IM在导轨上的位置是固定的，顺次占1、2、3槽。其他模块在4～11槽之间可以自由安排槽位。
