S7-300 PLC的接口模块

    接口模块用于S7-300PLC的中央机架与扩展机架的连接，S7-300有三种规格的接口模块。

    1．IM365接口模块

   IM365接口模块专用于S7-300PLC的双机架系统扩展，由两个IM365配对模块和一个368连接电缆组成，如图2-17所示。其中一块IM365为发送模块，必须插入0号机架（中央机架）的3号槽位；另一块IM365为接收模块，必须插入扩展机架（1号机架）的3号槽位，且在扩展机架上最多只能安装8个信号模块，不能安装具有通信总线功能的功能模块。

    图2-17    IM365接口模块

    2．IM360/IM361接口模块

   IM360和IM361接口模块必须配合使用，用于S7-300PLC的多机架扩展。其中，IM360(如图2-18(a)所示）必须插入0号机架的3号槽位，用于发送数据；IM361(如图2-18(b)所示）则插入1~3号机架的3号槽位，用于接收来自IM360的数据。数据通过连接电缆368从IM360传送到IM361，或者从IM361传送到下一个IM361，前后两个接口模块的通信距离最长为10 m。

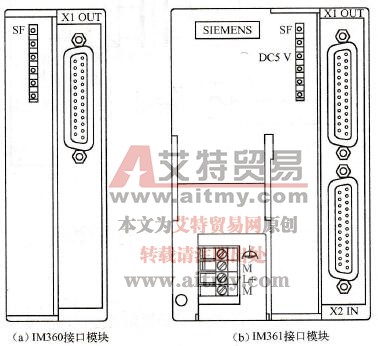

    图2-18    IM360、IM361接口模块
