编程的一般规则

   (1)网络

    在梯形图中，程序被分成称为网络的一些程序段，每个梯形图网络是由一个或多个梯级组成。在功能块图中，使用网络概念给程序分段。在语句表程序中，多条语句组成一个程序段。对梯形图、语句表程序分段后，就可通过编程软件实现它们之间的相互转换。

   (2)梯形图

    梯形图中左、右垂直线称为左、右母线。STEP 7-Micro/WIN32梯形图编辑器在绘图时，通常将右母线省略。在左、右母线之间是由触点、线圈或功能框组合的有序排列。梯形图的输入总是在图形的左边，输出总是在图形的右边，因而触点与左母线相连，线圈或功能框终止于右母线，从而构成一个梯级。在一个梯级中，左、右母线之间是一个完整的“电路”，不允许“短路”、“开路”，也不允许“能流”反向流动。语句表( STL)的位逻辑指令

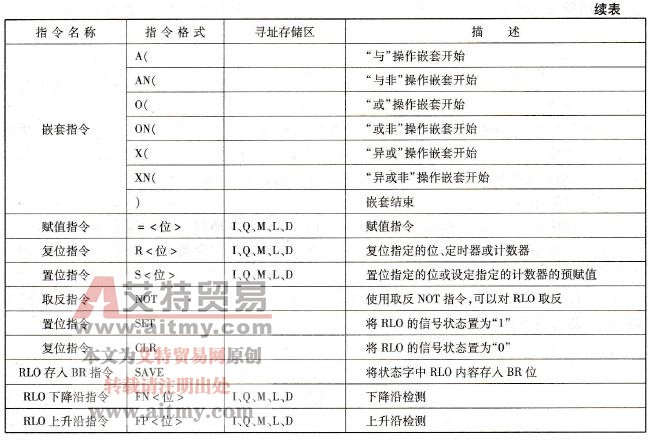

    语句表( STL)的位逻辑指令及其说明见表3-12。

    表3 -12语句表的位逻辑指令及其说明
