S7-300 PLC的模拟量输入/输出(AI/AO)模块SM334

    SM334在一块模块上同时具有模拟量输入/输出功能，目前有两种规格，都是4AI/2AO。一种是输入/输出精度为8位的模块，另一种是输入/输出精度为12位的模块。输入测量范围是0～10 V或0~ 20 mA，输出测量范围是0～10 V或0~20 mA。

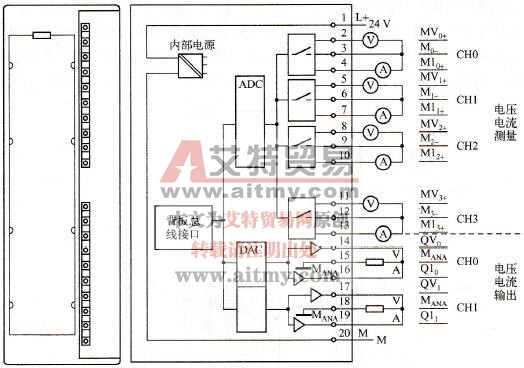

    图2-15为12位精度的4AI/2AO模块的端子接线图和框图。

    图2-15    12位精度的模拟量输入/输出模块的端子接线图和框图
