S7-300 PLC的SM332模拟量输出模块
来源:艾特贸易2017-06-05
简介模拟量输出模块用于将 S7-300 的数字信号转换为系统所需要的模拟量信号,控制模拟量调节器、执行机械,或者作为其他设备的模拟量的给定信号,其核心部件为 D/A 转换器。 SM332 模块
模拟量输出模块用于将S7-300的数字信号转换为系统所需要的模拟量信号,控制模拟量调节器、执行机械,或者作为其他设备的模拟量的给定信号,其核心部件为D/A转换器。SM332模块目前有4种规格:AO 8×12位、AO 4×12WUG、AO 2×12位和AO 4×16位,所有模块内均设有光电隔离电路。其主要功能主要包括如下几项:
①分辨率:从12位到15位。
②输出通道有2通道和4通道两种形式。
③模拟量输出通道的转换时间和模块的循环时间:每个通道的最大转换时间为0.8~1.5 ms,建立时间为0.1~0.5 ms,模板的循环时间为所有激活的AO通道的转换时间与建立时间的总和。
④输出信号可为电压或电流输出:输出的电流和电压范围可调,用参数化软件可以为每个通道设定独立的调节范围。电压的输出范围可调为:1~5 V、0~10 V、-10~10 V。电流的输出范围可调为:0~20 mA、4~20 mA、-20~20 mA。
⑤具有诊断能力:可将大量的诊断信息送到CPU中。
⑥具有中断能力:当发生错误时,可将诊断信息和极限中断值传送到CPU中。
例如,模块SM332:AO 4×12位,共有4个通道,每个通道的分辨率均为12位,可分别设置为电流输出或电压输出。电流输出为两线式,电压输出为两线式或四线式。采用四线式时.其中两个端子的引出线用于测量负载两端的电压,这样可以提高电压的输出精度。
图2-13为AO 2×12位模拟量输出模块的端子接线图及框图。
SM332与负载/执行机构的连接:可以输出电压或者电流。在输出电压时,与负载的连接可采用2线回路或4线回路,4线回路的输出精度较高,如图2-14所示。采用2线回路时,S+和S-可以保持开路。在输出电流时,将负载连接到QI及MANA即可。

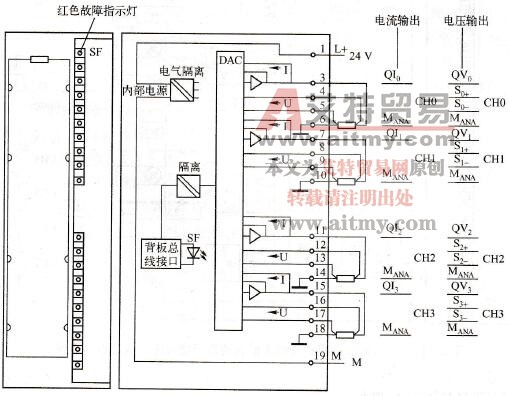

图2-13 AO 2×12位模拟量输出模块的端子接线图及框图

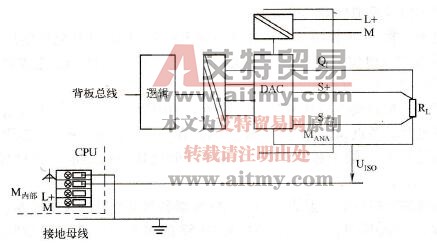

图2-14 通过4线回路连接负载和隔离的输出模块
