S7-300 PLC的SM331模拟量输入模块

    SM331用于将现场各种模拟量测量传感器输出的直流电压或电流信号转换为PLC内部处理用的数字信号。该类模块主要由A/D转换器、转换开关、恒流源、补偿电路、光隔离器及逻辑电路等组成。图2-12为AI 8x12位模拟量输入模块的端子接线图及内部电路图。从中可以看出，SM331内部只有一个A/D转换器，各路模拟信号可通过转换开关的切换，按顺序依次完成转换。其主要功能主要包括如下几项：

    ①分辨率可调，可以从9～15位加符号位。

    ②A/D转换器采用积分法，4挡积分时间为2.5 ms，16.7 ms，20 ms和100 ms。

    ③测量范围广，电压和电流传感器、热电偶，电阻和电阻式温度计均可作为传感器与之连接。

    ④具有极限值诊断和中断诊断。

    在实际应用中，应该用STEP 7的组态工具对未使用的模拟量通道进行屏蔽。

   SM331目前有8种规格的模块，所有模块内部均设有光隔离电路，输入一般采用屏蔽电缆，最长为100 m或200 m。

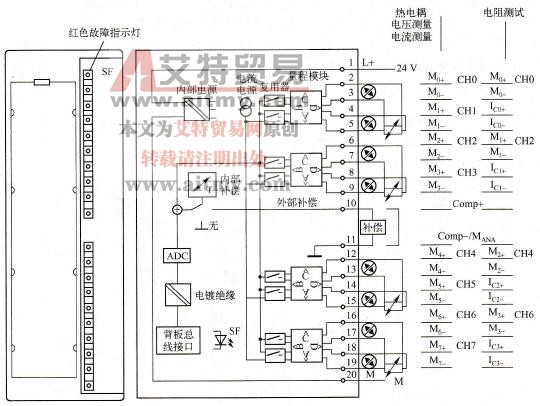

    图2-12   AI 8×12位模拟量输入模块的端子接线图和内部电路框图
