S7-300/400中SF-OFFDT延时断开型S5定时器

    (1)指令说明（如图3-28所示）

    如果R端信号的RLO为“0”，且在输入端S有一个下降沿，SF-OFFDT指令将启动指定的定时器，并从设定时间值开始执行倒计时。如果输入端S的信号状态为“1”，或定时器正在运行，则输出端Q的信号状态为“1”。如果在定时器运行期间，输入端S的信号状态从“0”变为“1”时，定时器将复位。一旦输入端S的信号状态再次从“1”变为“0”后，定时器才能重新启动。

    无论何时，只要R信号的RLO出现上升沿，定时器就立即复位，并使定时器的常开触点断开，Q输出为“0”，同时剩余时间清0。

    当前的时间值可以在输出BI和BCD扫描出来。BI上的时间值为二进制值，BCD上的时间值为BCD码。当前的时间值等于初始TV值减去定时器启动以来的历时时间。

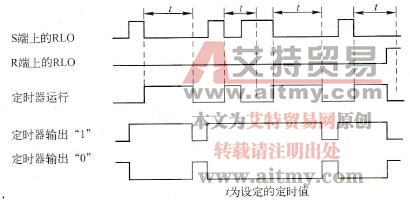

    图3-28    延时断开型s5定时器指令时序图

   (2)编程示例（见表3-28）

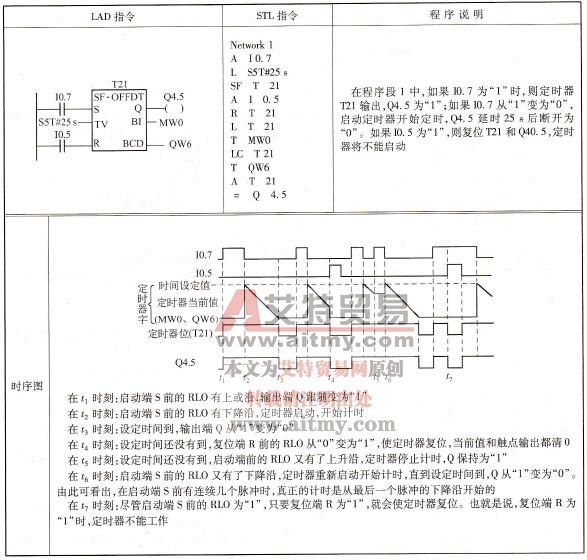

    表3-28    延时断开型S5定时器指令的程序示例
