S7-300/400中SS-ODTS延时接通保持型S5定时器

    (1)指令说明（如图3-27所示）

    如果定时器已经复位，且R信号的RLO位为“0”，S信号的RLO出现上升沿，则定时器启动，并从设定的时间值开始执行倒计时。一旦定时器启动，即使S信号的RLO出现下降沿，定时器仍然继续运行。如果在定时结束之前，S信号的RLO出现上升沿，则定时器以设定的时间值重新启动（重新触发）。只要定时时间到，不管S信号的RLO出现任何状态，定时器都会保持停止状态，并使定时器常开触点闭合，Q输出为“1”，直到定时器被复位。

    无论何时，只要R信号的RLO出现上升沿，定时器就立即复位，并使定时器的常开触点断开，Q输出为“0”，同时剩余时间清0。

    当前的时间值可以在输出IB和BCD扫描出来。BI上的时间值为二进制值，BCD上的时间值为BCD码。当前的时间值等于初始TV值减去定时器启动以来的历时时间。

    图3-27    延时接通保持型S5定时器指令时序图

   (2)编程示例（见表3-27）

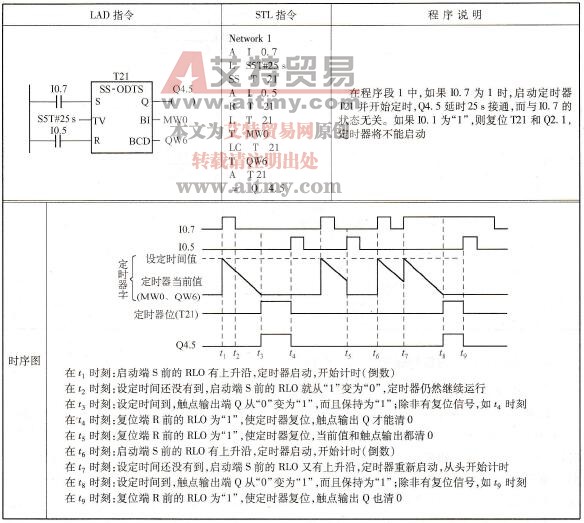

    表3-27    延时接通保持型S5定时器指令的程序示例
