RLO下降沿检测指令和RLO上升沿检测指令

   (1) RLO下降沿检测指令和RLO上升沿检测指令及其说明（见表3-17）



    图3 -17置位优先型RS触发器

    说明：当I0.0的信号状态为“1”，I0.1的信号状态为“O”时，则存储位M1.0将被置位，Q4.3为“1”。相反，如果I0.0的信号状态为“0”，输入I0.1的信号状态为“1”，则存储位M0.1将被复位，输出Q4.3为“0”。如果两个信号状态均为“0”，则无变化。如果两个信号状态均为“1”，则由于顺序之故，复位指令优先；M0.1复位，Q4.3为“0”。



    图3 -18复位优先型触发器

    说明：当I0.0的信号状态为“1”，I0.1的信号状态为“0”时，则存储位M1.0将被复位，Q4. 3为“0”。相反，如果I0.0的信号状态为“0”，输入I0.1的信号状态为“1”，则存储位M1.0将被置位，输出Q4.3为“1”。如果两个信号状态均为“0”，则无变化。如果两个信号状态均为“1”，则由于顺序之故，置位指令优先；M0.1置位，Q4.3为“1”。

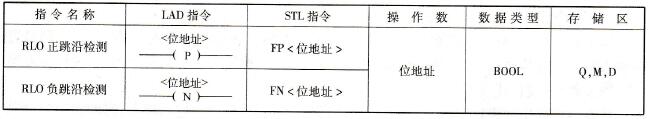

    表3 -17  RLO下降沿检测指令和RLO上升沿检测指令及其说明

   (2)指令说明

   RLO跳变沿检测可分别检测上升沿（正跳沿）和下降沿（负跳沿）。RLO下降沿检测指令和RLO上升沿检测指令分别对应语句表中的“FP”和“FN”指令。

   RLO下降沿（负跳沿）是检测该指令所在点的逻辑状态是否有从“1”到“0”的变化，即是否有下降沿发生。<位地址>位为边沿存储器，其作用是存储该点前一扫描周期的状态，以便进行比较。如果本周其期该点的状态为“0”，上个扫描周期的状态为“1”，则说明有下降沿（负跳沿）发生，逻辑输出结果为“1”，否则逻辑输出结果为“0”。

   RLO上升沿（正跳沿）是检测该指令所在点的逻辑状态是否有从“0”到“1”的变化，即是否有上升沿发生。<位地址>位为边沿存储器，其作用是存储该点前一扫描周期的状态，以便进行比较。如果本周期该点的状态为“1”，上个扫描周期的状态为“0”，则说明有下降沿（负跳沿）发生，逻辑输出结果为“1”，否则逻辑输出结果为“0”。

    在每一个程序扫描周期过程中，RLO位的信号状态都将与前一周期中获得的结果进行比较，看信号状态是否有变化。前- RLO的信号状态必须保存在边沿标志地址（<位地址>）中，以进行比较。如果在当前和先前的RLO状态之间有变化（检测到下降沿或上升沿），则在操作之后，能流在该扫描周期内流过检测元件，即RLO位仅在该扫描周期内为“1”；如果在当前和先前的RLO状态之间没有变化（无脉冲边沿），则在操作之后，RLO边沿检测指令均把RLO复位为0。

   RLO边沿检测指令均指定有一个“位存储器”，用来保存前一周期RLO的信号状态，以便进行比较，在0B1的每一个扫描周期，RLO位的信号状态都将与前一周期中获得的结果进行比较，看信号状态是否有变化。“位存储器”使用的操作数可以是I、Q、M、L、D。

   (3)编程示例（如图3-19所示）



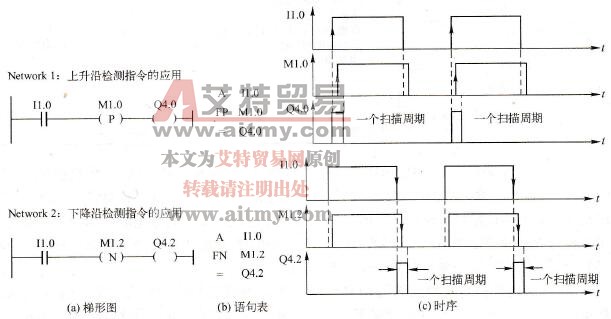

图3 -19  PLO边沿检测指令的应用

    说明：(P)是上升沿检测指令、(N)是下降沿检测指令，M1．0、M1.2分别是其指定的存储位，用于存储上一个扫描周期M0.0左侧的RLO。每次(N)、(P)指令执行时，总是将当前扫描周期内其左侧的RLO与存储在MO．O的上一个扫描周期的RLO进行比较。

    ①执行(p)指令。位存储器Ml．O存储I1.0上一个扫描周期的状态，以便进行比较确认是否有正跳沿发生。如果M1.0的状态是“0”，而I1.0的状态为“1”，则认为有正跳沿发生，状态比较完成后，M1.0的状态将被新的I1.0的状态所改写。也就是说，M1.0的状态与I1.0的状态基本一致，只是在时间上滞后I1.0不到一个扫描周期的时间。而输出Q4.0每次为“1”的时间为一个扫描周期的时间。

    ②执行(N)指令。位存储器M1.2存储I1.0上一个扫描周期的状态，以便进行比较确认是否有负跳沿发生。如果M1.2的状态是“1”，而I1.0的状态为“0”，则认为有负跳沿发生，状态比较完成后，M1.2的状态将被新的I1.0的状态所改写。也就是说，M1.0的状态与I1.0的状态基本一致，只是在时间上滞后I1.0不到一个扫描周期的时间。而输出Q4.2每次为“1”的时间为一个扫描周期的时间。
