台达DVP-PLC上升沿产生一个扫描周期脉冲程序设计范例

    【控制要求】

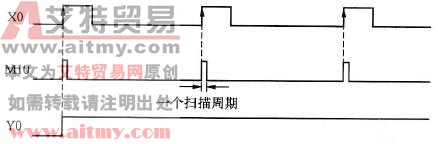

    开关由Off→On动作时产生一个扫描周期的脉冲，作为条件去触发指示灯或其他装置，如图1-5所示。

    图1-5    控制要求

    【元件说明】

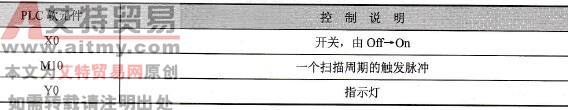

    元件说明见表1-3。

    表1-3    元件说明

    【控制程序】

    控制程序如图1-6所示。

    图1-6    控制程序

    【程序说明】

   (1) X0由Off→On动作时（上升沿触发），PLS指令被执行，M10送出一个扫描周期的脉冲。

   (2) M10=On时，[SET Y0]指令被执行，Y0被置位为On，指示灯被点亮或驱动其他装置。
