台达DVP-PLC CANopen连线程序设计范例

来源:艾特贸易2018-01-31

简介【控制要求】 当 M0=On 时,读取 COA02 的索引为 2021 、子索引为 4 (即变频器实际频率输出值)的内容。 图 16-13 CANopen 连线 【装置说明】 (1) DVPCOPM-SL 设定见表 16-6 。 表 16-6 DVPCOPM-SL 设定

    【控制要求】

    M0=On时,读取COA02的索引为2021、子索引为4(即变频器实际频率输出值)的内容。

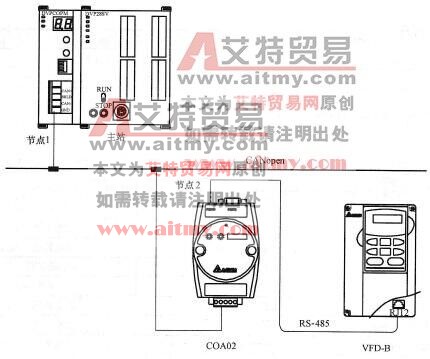

CANopen连线

    16-13    CANopen连线

    【装置说明】

   (1) DVPCOPM-SL设定见表16-6

    16-6    DVPCOPM-SL设定

DVPCOPM-SL设定

   (2) COA02设定见表16-7

    16-7    COA02设定

COA02设定

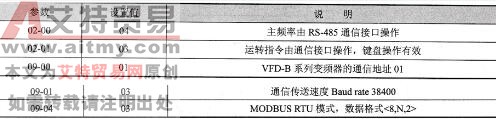

   (3) VFD-B变频器参数设定见表16-8

    16-8    VFD-B变频器参数设定

 VFD-B变频器参数设定

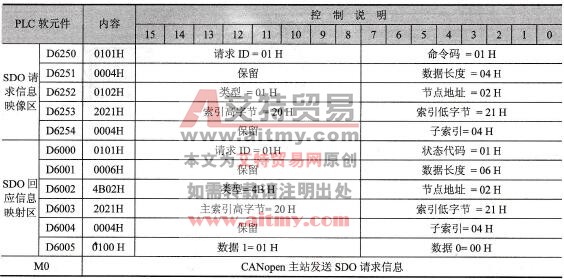

   (4)元件说明见表16-9

    16-9    元件说明

元件说明

    D6005中的值为0100 H,即变频器的实际输出频率为2.56Hz

    【控制程序】

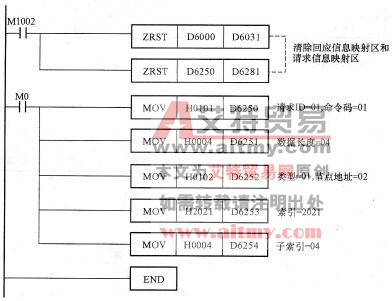

    控制程序如图16-14所示。

控制程序

    16-14    控制程序

    【程序说明】

   (1)程序开始首先对SDO请求信息映像区和SDO响应信息映像区清零。

   (2)M0=On时,CANopen主站会发送SDO请求信息,读取目标设备(节点地址为02)索引为2021、子索引为4的内容。如果通信成功,从站会返回响应信息。

   (3)M0=On时,CANopen主站仅发送一次请求信息。若再次发送请求信息,需要改变请求ID的内容值。

   (4)读取成功,目标设备返回的数据存放在D6000D6005中。

   (5)详细CANopen网络通信模块DVPCOPM-SL使用说明,请参考DVP-PLC应用技术手册特殊模块篇下册。
