    RTU-485连线如图16-15所示。

RTU-485连线

    16-15    RTU-485连线

    【控制要求】

    连接特殊模块最大数目为8台,数字点数最大扩充128点输入和128点输出。

    【装置说明】

   (1)元件说明见表16-10

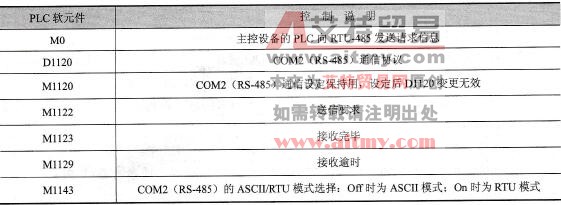

    16-10    元件说明

元件说明

   (2)特殊模块区域见表16-11

    16-11    特殊模块区域

特殊模块区域

    注意事项:RTU-485可以连接的特殊模块最多为8台,靠近RTU-485右侧的为第1台,以此类推。

    【控制程序】

   RTU-485的站号为1,要求将资料H0001写入第1AI/AO扩展模块的CR#6。控制程序如图16-16所示。

控制程序

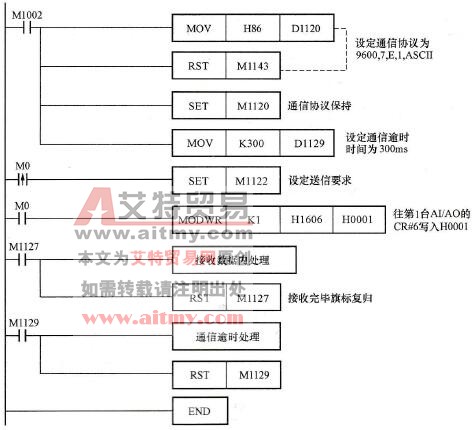

    16-16    控制程序

    【程序说明】

   (1)程序开始设置通信格式。主从站的通信格式须一致,设为96007E1ASCII

   (2)M0=On,主控设备的PLCRTU-485发送请求信息,将H0001内容写入RTU-485右侧第1AI/AOCR#6内。

   (3)详细网络通信模块RTU-485的使用说明,请参考相关资料。
