台达DVP-PLC Ethernet连线程序设计范例

来源:艾特贸易2018-01-31

简介Ethernet 连线如图 16-1 所示。 图 16-1 Ethemet 连线 【控制要求】 (1) 由 PC 端直接设定 DVPEN01-SL 的网络参数。 1) 执行 WPLSoft 的计算机 IP 为 192.168.0.3 。 2) 子网络屏蔽为 255.255.255.0 ,网关器为

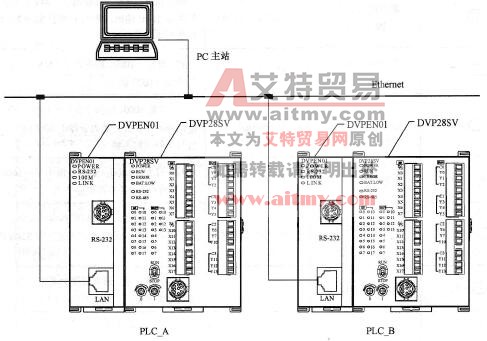

    Ethernet连线如图16-1所示。

Ethemet连线

    16-1    Ethemet连线

    【控制要求】

   (1)PC端直接设定DVPEN01-SL的网络参数。

   1)执行WPLSoft的计算机IP192.168.0.3

   2)子网络屏蔽为255.255.255.0,网关器为192.168.0.1

   3)要将PLC AIP设为192.168.0.4PLC BIP设为192.168.0.5

   4)计算机和DVPEN01-SL使用RJ-45网络线直接连接。

    注意事项:PC端与DVPEN01-SL皆不能使用DHCP,二者需设定为静态IP

   (2) PLC_B的万年历时间写至PLC AD0D6

   1)使用静态IP

   2) PLC_A:  "192.168.0.4”。

   3) PLC_B:  "192.168.0.5”。

   4)PLC_B主动更新至PLC_A

    【元件说明】

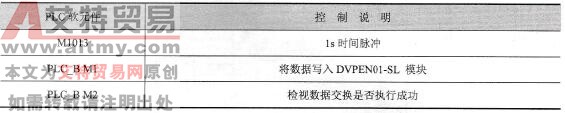

    元件说明见表16-1

    16-1    元件说明

元件说明

    【功能设定说明】

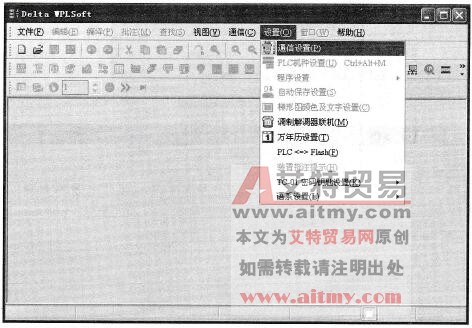

   (1)开启WPL的通信设置,如图16-2所示。

开启WPL的通信设置

    16-2    开启WPL的通信设置

   (2)在通信设定选项下选取Ethernet并按下确认键,如图16-3所示。

   (3)按下广播键,搜寻网络上所有的DVPEN01-SL模块,如图16-4所示。

   (4)指定DVPEN01-SL模块,单击两下,开启设定页面,如图16-5所示。

   (5)开启基本设定页面,如图16-6所示。

   (6)切换到数据交换设定页面,如图16-7所示。

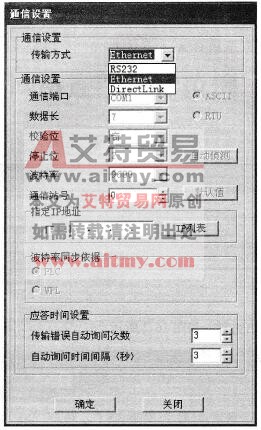

选取Ethernet

    16-3    选取Ethernet

搜寻DVPEN01-SL模块

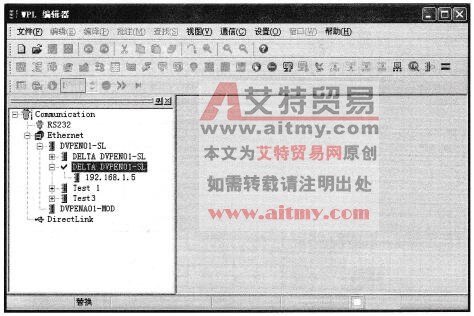

    16-4    搜寻DVPEN01-SL模块

开启DVPEN01-SL模块设定页面

    16-5    开启DVPEN01-SL模块设定页面

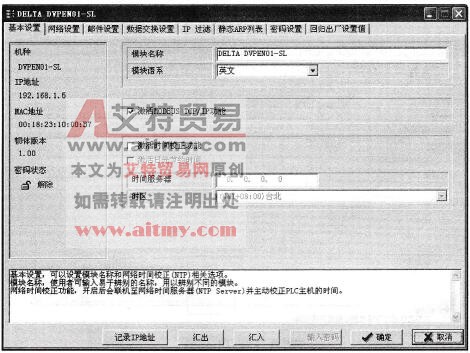

基本设定页面

    16-6    基本设定页面

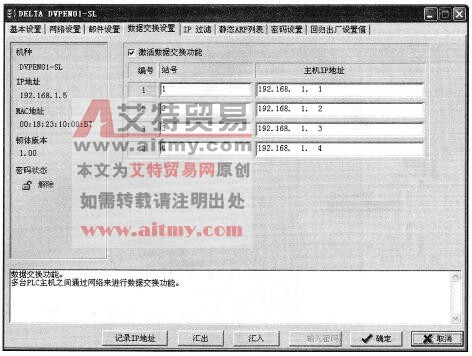

 数据交换设定页面

    16-7    数据交换设定页面

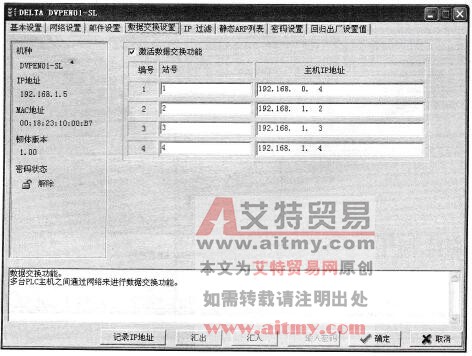

   (7)勾选“启动数据交换功能”;在站号1IP字段输入PLC AIP地址“192.168.0.4”。完成后按下“确定”按钮,完成数据交换设定,如图16-8所示。

完成数据交换设定

    16-8    完成数据交换设定

    【控制程序】

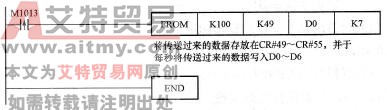

   (1) PLC_A程序如图16-9所示。

PLC_A程序

    16-9    PLC_A程序

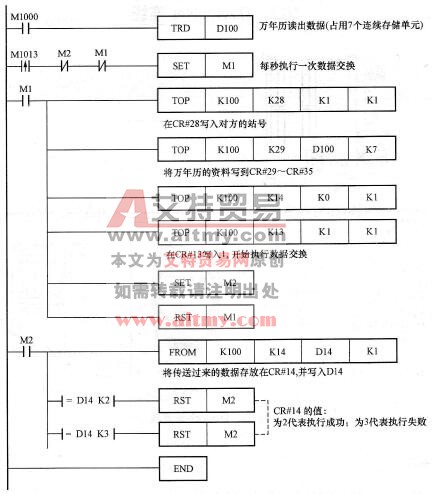

   (2) PLC_B程序如图16-10所示。

PLC_B程序

    16-10    PLC_B程序

    【程序说明】

   (1) PLC_A程序。

   1)传送过来的数据存放在CR#49CR#55

   2)每一秒将传送过来的数据写入D0D6

   (2) PLC_B程序。

   1)每一秒会执行数据交换一次。

   2) CR#28写入对方的站号,DVPEN01-SL会依之前的设定自动去判断站号1IP地址为“192.168.0.4”。

   3)将万年历的资料写入CR#29CR#35

   4) CR#13写入1,开始执行数据交换。

   5)CR#14的值为2时代表执行成功;为3时代表执行失败。

   (3)详细的Ethernet以太网络通信模块DVPEN01-SL的使用说明,请参考相关资料。
