台达DVP-PLC上下班工作电铃定时控制程序设计范例

来源:艾特贸易2018-01-24

简介上下班工作电铃定时控制( TRD/TWR/TCMP ) 【控制要求】 (1) 某公司每天有 4 个响铃时刻:上午上班、上午下班,下午上班、下午下班。上班或下班时间一到,电铃立即发出铃声,铃声持

    上下班工作电铃定时控制(TRD/TWR/TCMP

    【控制要求】

   (1)某公司每天有4个响铃时刻:上午上班、上午下班,下午上班、下午下班。上班或下班时间一到,电铃立即发出铃声,铃声持续1min4个上下班时刻可任意设置,且可随时校对当前时间。

   (2)能进行时间设置和校对的操作。

    【元件说明】

    元件说明见表13-1

    13-1    元件说明

 元件说明

    【控制程序】

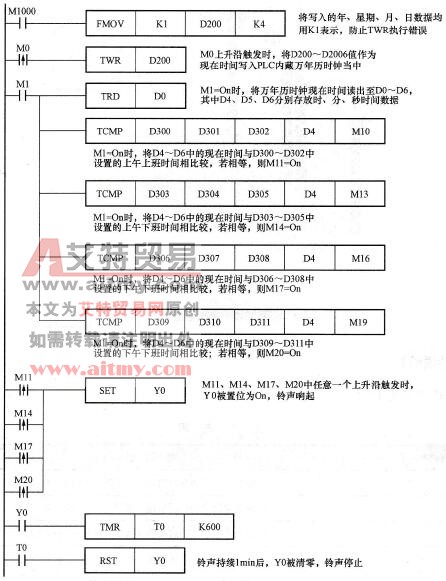

    控制程序如图13-1所示。

 控制程序

    13-1    控制程序

    【程序说明】

   (1)程序在最开始使用[FMOV K1 D200 K4]目的是防止TWR指令执行错误,因为本例中仅对时刻数据进行操作,而未对D200D204中的年、星期、月、日数据进行操作,而TWR指令规定写入的年范围值是0099,星期范围值是17,月范围值是112,日范围值是131,若D200D204内容值不在这些范围内,程序执行时会视为运算错误,指令不执行,导致连小时、分、秒等时刻数据也不能写入。所以将年、星期、月、日都固定为K1,保证都在范围内,TWR指令才能正常执行,将时刻数据写入。

   (2)程序中,D4D5D6内的数值分别表示从万年历中读出的现在时间的时、分、秒。

   (3)可以WPLSoftHMI人机来设置D200D206D300D311的内容值。
