台达DVP-PLC DeviceNet连线程序设计范例

来源:艾特贸易2018-01-31

简介图 16-11 DeviceNet 连线 【控制要求】 当 M0=On 时,读取 DNA02 的类 1 →实例 1 →属性 1 的内容。 【装置说明】 (1) DVPDNET-SL 设定见表 16-2 。 表 16-2 DVPDNET-SL 设定 (2) DNA02 设定见表 16-3 。 表

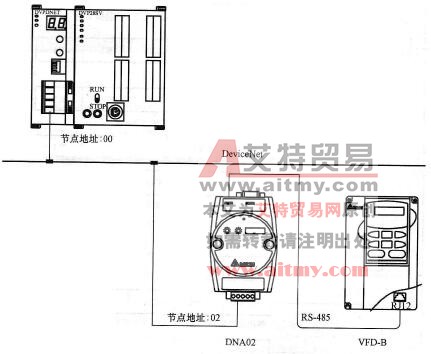

DeviceNet连线

    16-11    DeviceNet连线

    【控制要求】

    M0=On时,读取DNA02的类1→实例1→属性1的内容。

    【装置说明】

   (1) DVPDNET-SL设定见表16-2

    16-2    DVPDNET-SL设定

 DVPDNET-SL设定

   (2) DNA02设定见表16-3

    16-3    DNA02设定

DNA02设定

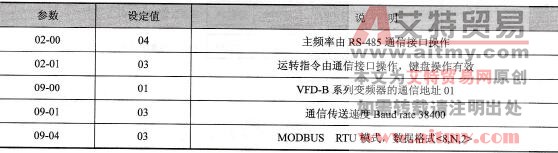

   (3) VFD-B变频器参数设定见表16-4

    16-4    VFD-B变频器参数设定

VFD-B变频器参数设定

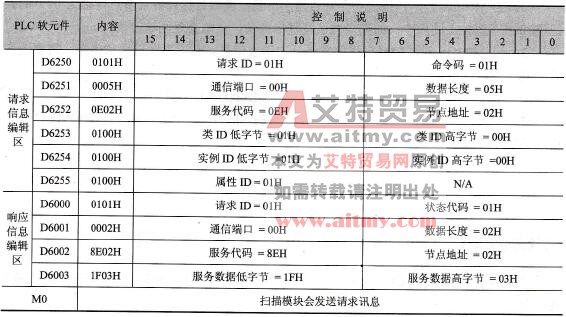

   (4)元件说明见表16-5

    16-5    元件说明

元件说明

    【控制程序】

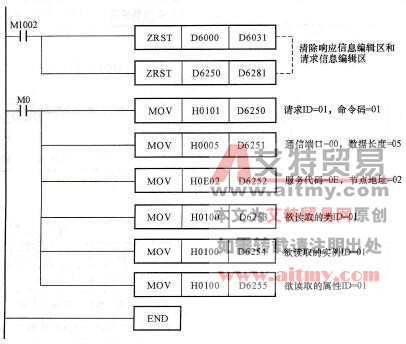

    控制程序如图16-12所示。

控制程序

    16-12    控制程序

    【程序说明】

   (1)程序开始首先对响应信息编辑区和请求信息编辑区清零。

   (2)M0=On时,扫描模块会发送请求信息,读取目标设备(节点地址为02)的类1→实例1→属性1的内容;如果显性信息通信成功,从站会返回响应信息。

   (3)M0=On时,扫描模块仅发送一次请求信息。若再次发送请求信息,需要改变请求ID的内容值。

   (4)读取成功,目标设备返回的数据存放在D6000D6003中。

   (5)详细DeviceNet网络通信模块DVPDNET-SL的使用说明,请参考DVP-PLC应用技术手册特殊模块篇下册。
