台达DVP-PLC下降沿产生一个扫描周期脉冲程序设计范例

    范例示意如图1-7所示。

    图1-7    范例示意

    【控制要求】

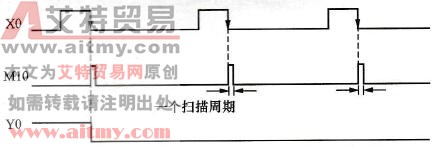

    开关由On→Off动作时侯产生一个扫描餍期的泳冲，作为条件去触发控制电磁阀或其他装置，如图1-8所示。

    图1-8    控制要求

    【元件说明】

    元件说明见表1-4。

    表1-4    元件说明

    【控制程序】

    控制程序如图1-9所示。

    图1-9    控制程序

    【程序说明】

   (1) X0由On→Off动作时（下降沿触发），PLF指令被执行，M10送出一个扫描周期的脉冲。

   (2) M10=On时，[RST Y0]指令被执行，Y0被复位为Off,电磁阀被关断。
