S7-300/400中SD-ODT延时接通型S5定时器
来源:艾特贸易2017-06-05
简介(1) 指令说明 如果 R 端信号的 RLO 为“ 0 ”,且在输入端 S 有一个上升沿, SD-ODT 指令将启动指定的定时器。只要输入端 S 的信号状态为“ 1 ”,定时器从设定的时间值开始执行倒计时。
(1)指令说明
如果R端信号的RLO为“0”,且在输入端S有一个上升沿,SD-ODT指令将启动指定的定时器。只要输入端S的信号状态为“1”,定时器从设定的时间值开始执行倒计时。定时器到达设定时间,未出现差错,并且输入端S的信号状态仍为“1”时,则定时器常开触点闭合,输出端Q的信号状态为“1”,直到S端信号的RLO变为“0”或定时器复位。如果定时器运行期间输入端S的信号状态从“1”变为“0”,定时器将停止运行。这种情况下,输出端Q的信号状态为“0”。
如果在定时器运行期间,复位输入端R从“0”变为“1”,则定时器复位,同时当前时间和时间基准被设置为零。然后,输出端Q的信号状态变为“0”。如果在定时器没有运行时输入端R为“1”,并且输入端S的RLO为“1”,则定时器也复位。
可在输出端BI和BCD扫描当前时间值。时间值在BI处为二进制编码,在BCD处为BCD编码。当前时间值为初始TV值减去定时器启动后经过的时间。

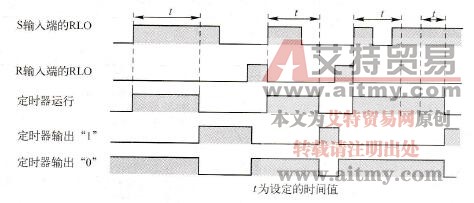

图3-26 延时接通型定时器时序图
(2)编程示例(见表3-26)

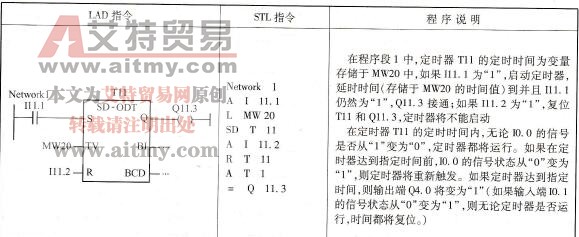

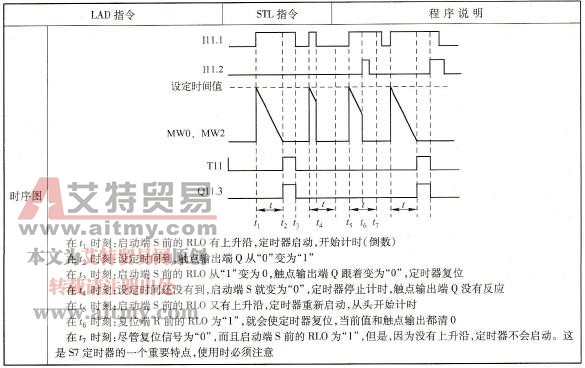

表3-26 延时接通型S5定时器指令的程序示例
