RS复位／置位触发器和SR置位／复位触发器

    (1) RS复位／置位触发器和SR置位／复位触发器指令及其说明（见表3-16）

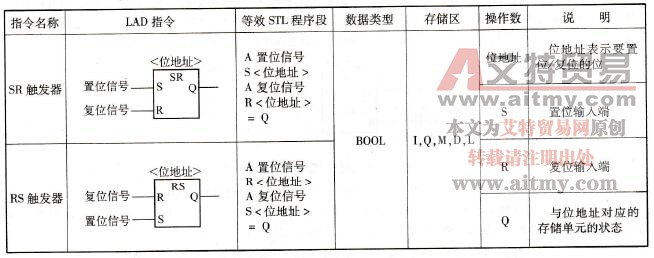

    表3 -16  RS复位／置位触发器和SR置位／复位触发器指令及其说明

   (2)指令说明

    如果置位／复位指令用功能框表示，就构成了触发器。该功能框有两个输入端，分别是置位输入端S和复位输入端R，有一个输出端Q（位地址）。触发器可分为两种类型：置位优先型（RS触发器）和复位优先型（SR触发器）。

    触发器可以用在逻辑串的最右端结束一个逻辑串，也可以用在逻辑串中，影响右边的逻辑操作结果。

    如果在R端（S端）输入的信号状态为“1”，在S端（R端）输入的信号状态为“0”，则RS（复位置位触发器）复位[SR（置位复位触发器）置位]，即实现对指定<位地址>的复位（或置位）。相反，如果在R端（S端），即实现对指定<位地址>的置位（或复位）。输入的信号状态为“0”，在S端（R端）输入的信号状态为“1”，则RS置位（SR复位）为0。

    如果两个输入端（R端和S端）的RLO均为“1”，则顺序优先，使触发器置位或复位。RS触发器先在指定地址执行复位指令，然后执行置位指令，以使该地址在执行余下的程序扫描过程中保持置位状态。SR触发器先在指定地址执行置位指令，然后执行复位指令，以使该地址在执行余下的程序扫描过程中保持复位状态。

    S（置位）和B（复位）指令只有在RLO为“1”时才执行。RLO为“0”时，对这些指令没有任何作用，并且指令中的指定地址保持不变。

   (3)编程示例

    示例1：置位优先型RS触发器如图3-17所示。

    示例2：复位优先型触发器如图3-18所示。
