S7-300/400中SE-PEXT扩展脉冲型定时器指令

    (1)指令说明

    如果R端信号的RLO为“0”，而在输入端S有一个上升沿，SE-PEXT指令将启动指定的定时器。定时器在输入端S的信号状态为“1”时运行，并从设定的时间值开始执行倒计时，而不管S信号是否出现下降沿。只要定时器运行，输出端Q的信号状态就为“1”。如果在定时器运行期间，输入端S的信号状态从“0”变为“1”，则将使用预设的时间值重新启动（重新触发）定时器。定时器一旦运行，其常开触点就闭合，同时Q输出为“1”。

    如果在定时器运行期间复位输入端R从“0”变为“1”，则定时器复位。当前时间和时间基准被设置为零。可在输出端BI和BCD扫描当前时间值。时间值在BI处为二进制编码，在BCD处为BCD编码。当前时间值为初始TV值减去定时器启动后经过的时间。

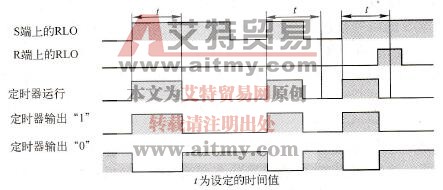

    图3-25    扩展脉冲型定时器时序图

   (2)编程示例（见表3-25）

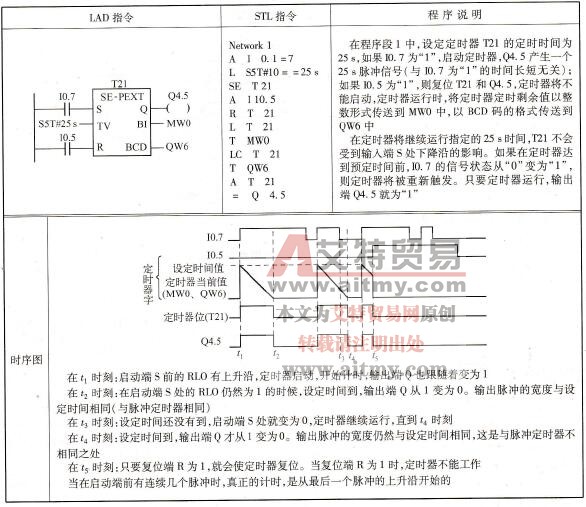

    表3-25    扩展脉冲型S5定时器指令的程序示例
