梯形图( LAD)的S置位线圈/R复位线圈

   (1)S置位线圈/R复位线圈及其说明（见表3-15）

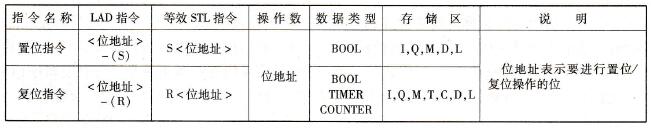

表3 -15 S置位线圈/R复位线圈及其说明

   (2)指令说明

    置位／复位指令根据RLO的值来决定指定地址的状态是否需要改变。对于置位指令，一旦RLO为1，置位指令使指定地址位为1，即使RLO不变为“O”，输出仍保持为“1”；若RLO为“0”，指定地址位状态保持不变。对于复位指令，一旦RLO为“1”，则复位指令使指定地址位为“0”，即使RLO不变为“0”，指定地址位状态保持不变；若RLO为0，指定地址位状态保持不变。

    置位／复位指令可用于结束一个逻辑串（梯级），复位指令也可用于复位定时器和计数器。在语句表中，置位指令用S<操作数>表示；复位指令用R<操作数>表示。

   (3)编程示例（如图3-16所示）



图3 -16置位／复位指令的时序图

    当I0.0与I0.1的信号状态为“0”时，输出Q4.0的信号状态保持不变。只有I0.0或I0.1的信号状态为“1”时，输出Q4.0的信号状态才能发生变化。

    在当前扫描周期，当置位指令和复位指令同时出现时，因为复位指令在后，按照扫描的结果，最终执行的是复位指令。
