S7-300/400中SP-PULSE脉冲型S5定时器

    (1)指令功能（如图3-24所示）

    如果R端信号的RLO为“0”，且S端信号的RLO出现上升沿，则定时器启动，并从设定的时间值开始倒计时。此后，只要S端信号的RLO保持为“1”，定时器就继续运行。在定时器运行期间，只要设定的时间值的剩余时间不为0，其常开触点就闭合，同时输出端Q上的信号状态就为“1”，直到定时时间到。

    在定时器运行期间，若S端信号的RLO出现下降沿，则定时器停止，并保持当前时间，同时使定时器常开触点断开，输出Q为0。当RLO再次出现上升沿时，定时器则重新从设定时间开始倒计时。

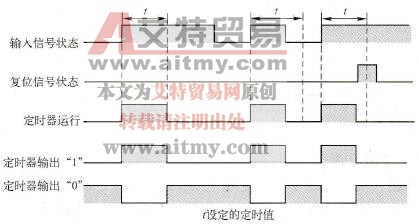

    图3-24    脉冲型定时器时序图

    无论何时，只要R信号的RLO出现上升沿，定时器就立即停止，并使定时器的常开触点断开，Q输出为“0”，同时剩余时间清0，称此时的动作为定时器复位。如果定时器未运行，则定时器的R输入端为逻辑“1”对定时器没有影响。

    当前的时间值可以在输出BI和BCD扫描出来。BI上的时间值为二进制值，BCD上的时间值为BCD码。当前的时间值等于初始TV值减去定时器起动以来的历时时间。

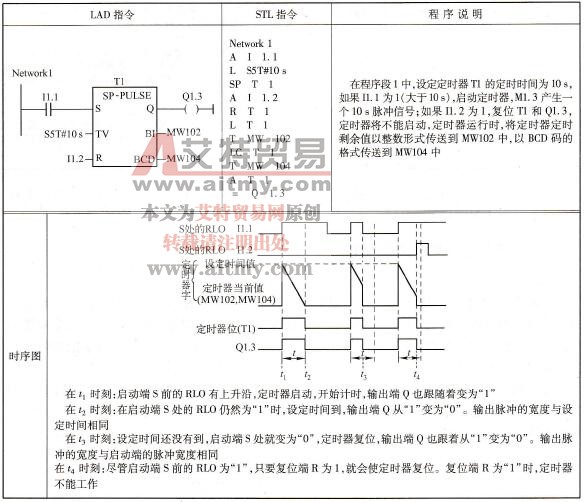

   (2)编程示例（见表3-24）

    表3-24    脉冲型S5定时器指令的程序示例
